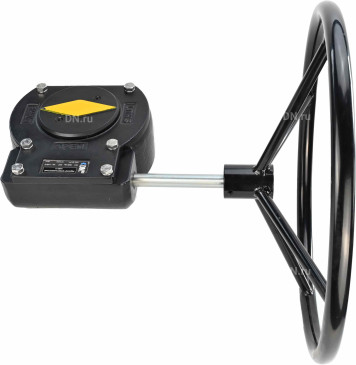

Редуктор четвертьоборотный DN.ru HARC RQN1-1620Z-T38 корпус - высокопрочный чугун EN-GJS-450-10/ВЧ45

Артикул: D240-01059

О товаре

Артикул: D240-01059
Бренд: DN.ru
Страна производитель: Россия
Материал корпуса: Высокопрочный чугун EN-GJS-450-10/ВЧ45
Применение: вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Среда: масла, сжатый воздух, неагрессивные газы
Все характеристики
на 2025-12-31
37 536,55
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Редуктор DN.ru HARC позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

  • Бренд - DN.ru
  • Тип устройства - редуктор
  • Модель - HARC RQN1-1620Z-T38
  • Наличие концевых выключателей - нет
  • Диаметр штурвала - 600 мм
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Диаметр болтовых отверстий на одном фланце - 16 мм
  • Передаточное отношение - 38:1
  • Угол поворота - 90°
  • Диапазон регулировки: 0 – 90°
  • Степень защиты - IP67
  • Крутящий момент - 1620 Нм
  • Тип ISO-фланца - F14
  • Размер штока - 36х36 мм
  • Применение - вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
  • Среда - масла, сжатый воздух, неагрессивные газы
  • Температура рабочей среды минимальная - от -30 °C
  • Температура рабочей среды максимальная - до +120 °C
  • Условия производства - ISO 5211
  • Страна производитель - Россия
  • Вес - 19.9 кг

Видео редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

Габаритные и установочные размеры редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

  • L1 - 100 мм
  • L2 - 86 мм
  • L3 - 381 мм
  • H1 - 42 мм
  • d - 50 мм
  • D1 - 140 мм
  • D - 200 мм
  • L - 226 мм
  • H - 93 мм
  • S - 36 мм
  • W - 600 мм
  • d1 - 20 мм
Редуктор четвертьоборотный DN.ru HARC RQN1-1620Z-T38 корпус - высокопрочный чугун EN-GJS-450-10/ВЧ45

Эскиз редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

Деталировка редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

№Наименование деталиМатериал
1Указательалюминий
2Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Крышкачугун EN-GJS-450-10 (аналог ВЧ45-10)
4Уплотнительное кольцоNBR70
5Червячный редукторчугун EN-GJS-450-10 (аналог ВЧ45-10)
6Вал червячныйсталь BS970 080M40 (аналог Ст.40)
7Подшипникподшипниковая сталь
8Кожух болтарезина
9Болт с гайкойнержавеющая сталь A4 (аналог 08Х17Н13М2)
10Корпусчугун EN-GJS-450-10 (аналог ВЧ45-10)
11Уплотнительное кольцоNBR
12Вал приводасталь 45 / нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Штифтсталь 45
14Штурвалсталь Q235 (аналог Cт3)
Редуктор четвертьоборотный DN.ru HARC RQN1-1620Z-T38 корпус - высокопрочный чугун EN-GJS-450-10/ВЧ45

Эскиз деталировки редуктора четвертьоборотного DN.ru HARC RQN1-1620Z-T38

Аналоги

График сравнения цен аналогичных редукторов*. При клике на точку графика получите развернутую информацию.

*Редукторы подобраны по следующим параметрам: Тип - редуктор, крутящий момент - 1620 Нм, размер штока - 36х36, тип ISO-фланца - F14
