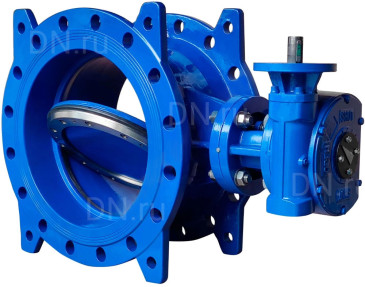

Затвор дисковый поворотный Benarmo Ду1000 Ру10 межфланцевый, с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, с редуктором

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-01154
Производитель: Benarmo, Китай
Диаметр условный Ду(Dn): 1 000 мм
Давление условное Ру(Pn): 10 бар
Строительная длина: 550 мм
Температура рабочей среды макс.: 80 °С
Тип присоединения: межфланцевый
Управление: редуктор
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Все характеристики
Арт. D050-01154
Цена по запросу
579 142 Последняя цена на 2023-12-20
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Затвор дисковый поворотный Benarmo с двойным эксцентриситетом диска применяется в качестве запорно-регулирующей арматуры для различных систем, в которых рабочей средой является вода и нейтральные жидкости. Присоединительные размеры затвора по ГОСТ 33259-2015. Размеры верхнего фланца соответствуют ISO 5211F.

Параметры затворов Benarmo Межфланцевый с редуктороМ, с двойныМ эксцентриситетоМ Ду1000:

  • Диаметр номинальный DN - 1000 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал диска - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 1774 кг
  • Вес - 1774.45 кг
  • Страна производитель затвора - Китай
  • Примечание - внешний вид товара может отличаться от представленного на фото
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Эскиз Затвор дисковый поворотный Benarmo Ду1000 Ру10 межфланцевый, с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, с редуктором

Затвор дисковый поворотный Benarmo Ду1000 Ру10 межфланцевый, с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, с редуктором

Габаритные и установочные размеры
затвора Benarmo Межфланцевый с редуктороМ, с двойныМ эксцентриситетоМ Ду1000:

  • Диаметр номинальный, Dn - 1000 мм
  • Строительная длина, L - 550 мм
  • Строительная высота, Н2 - 730 мм
  • Размер f - 5 мм
  • Размер t - 40 мм
  • Размер H1 - 627 мм
  • Размер H3 - 140 мм
  • Размер W - 1250 мм
  • Диаметр d - 1112 мм
  • Диаметр D - 1230 мм
  • Диаметр K - 1160 мм
  • Диаметр A - 90 мм
  • n х ØM = 28 x 37 мм
Эскиз Затвор дисковый поворотный Benarmo Ду1000 Ру10 межфланцевый, с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, с редуктором

Деталировка затвора Benarmo Межфланцевый с редуктороМ, с двойныМ эксцентриситетоМ Ду1000

Конструкция и материалы затвора Benarmo Межфланцевый с редуктороМ, с двойныМ эксцентриситетоМ Ду1000

Наименование Материал Количество
1 Уплотнительная втулка Нерж. сталь AlSl304 (08Х18Н10) 1
2 Подшипник Бронза 1
3 Шток Нерж. cталь AISI420 (20Х13) 1
4 Штифт Нерж. cталь AISI420 (20Х13) 4
5 Диск Ковкий чугун GJS-500-7 (ВЧ50) 1
6 Нижняя полуось Нерж. cталь AISI420 (20Х13) 1
7 Подшипник Бронза 1
8 Крышка Углеродистая сталь Q235B (Cт3сп) 1
9 Корпус Ковкий чугун GJS-500-7 (ВЧ50) 1
10 Уплотнительное кольцо EPDM 1
11 Прижимное кольцо диска Нерж. сталь AlSl304 (08Х18Н10) 1
