Задвижка клиновая 30с76нж САЗ Ду200 Ру63 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, со штурвалом

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Код: D040-00633

Производитель: САЗ, Россия

Тип задвижки: Клиновая

Таблица фигур: 30с76нж

Диаметр: Ду200

Давление условное: 63 бар

Строительная длина: 550.00 мм

Температура рабочей среды, max: 425 ℃

Тип присоединения: фланцевый

Класс материала корпуса: сталь

Тип управления: ручной

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: ТРГ

Все характеристики

Арт. D040-00633

Низкая цена

194 480 на 2024-11-18

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 24 900₽Ду80 43 688₽Ду100 60 097₽Ду150 131 540₽Ду200 194 480₽Ду250 272 507₽Ду300 460 211₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Тип задвижки - Клиновая
Диаметр номинальный DN - 200 мм
Давление условное PN - 63 бар
Тип присоединения - фланцевый
Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
Таблица фигур - 30с76нж
Строительная длина - 550 мм
Класс материала корпуса - сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Тип уплотнения - ТРГ
Тип покрытия - нержавеющая сталь
Вес - 226 кг
Страна производитель - Россия

Задвижка клиновая 30с76нж САЗ Ду200 Ру63 фланцевая

Размеры:

D₁=285 мм
D₂=405 мм
D₃=345 мм
L=550 мм (строительная длина)
n=12
d=33 мм
H - штурвал=980 мм
H - привод=1475 мм

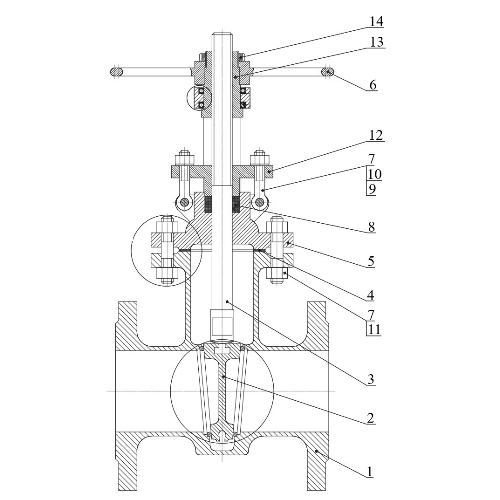

Чертеж Задвижка клиновая 30с76нж САЗ Ду200 Ру63 фланцевая

Материалы

1	Корпус, Клин	Сталь 25Л
2	Шпиндель	20Х13
3	Прокладка	ТРГ
4	Крышка, Маховик	25Л
5	Гайка	Ст25
6	Сальниковое уплотнение	ТРГ
7	Ось, Болт, Шпилька	Ст35
8	Втулка сальника	Ст20
9	Гайка ходовая	ЛС59-1
10	Гайка шлицевая	Ст35

Паспорта и сертификаты

Техническая информация на задвижки стальные САЗ

Паспорт задвижки САЗ

Сертификат дилера на продукцию САЗ-Авангард

Декларация о соответствии задвижек САЗ ТР 032

Сертификат соответствия на продукцию САЗ во взрывозащищенном исполнении

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду200, Ру63, тип задвижки - Клиновая, тип присоединения - фланцевый, тип управления - ручной, наличие телескопического штока - нет, длина телескопического штока min - 0 мм, max - 0 мм, наличие колонки управления - нет, длина колонки управления - мм

Задвижки по выборке: Ду200, Ру63, тип задвижки - клиновая, тип присоединения - фланцевый, тип управления - ручной, наличие телескопического штока нет, наличие колонки управления - нет

Задвижка клиновая 30с76нж САЗ Ду200 Ру63 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, со штурвалом

Описание

Производитель: САЗ, Россия

Тип задвижки: Клиновая

Таблица фигур: 30с76нж

Диаметр: 200 мм

Давление номинальное: 63 бар

Строительная длина: 550 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: сталь

Управление: ручное/штурвал/маховик

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: ТРГ

Артикул: D040-00633
