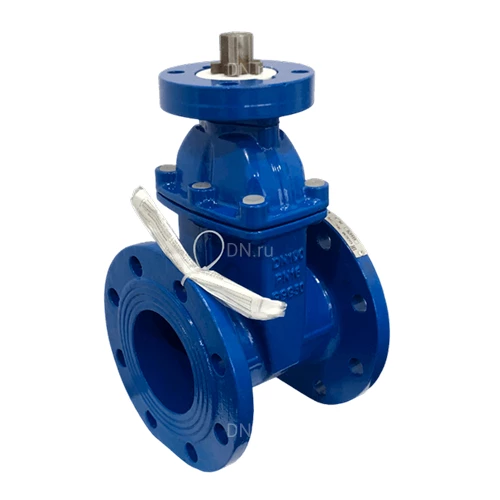

Задвижки клиновые СибЗТА 30ч939р Ду50-1000 Ру10-16 корпус - чугун GGG50, уплотнение – EPDM, фланцевые, с обрезиненным клином, под электропривод
.jpg)
.jpg)
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Артикул: D040-10344
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 50 мм
Строительная длина: 150 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
10 134,66
₽
Артикул: D040-10345
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 65 мм
Строительная длина: 170 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
11 566,16
₽
Артикул: D040-10346
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
12 263,72
₽
Артикул: D040-10347
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
14 222,15
₽
Артикул: D040-10348
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 125 мм
Строительная длина: 200 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
19 318,33
₽
Артикул: D040-10349
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 150 мм
Строительная длина: 210 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
25 588,82
₽
Артикул: D040-10350
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 200 мм
Строительная длина: 230 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
38 405,82
₽
Артикул: D040-10351
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 250 мм
Строительная длина: 250 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
56 770,65
₽
Артикул: D040-10352
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 300 мм
Строительная длина: 270 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
75 268,47
₽
Артикул: D040-10353
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 350 мм
Строительная длина: 290 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
135 135,48
₽
Артикул: D040-10354
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 400 мм
Строительная длина: 310 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
201 153,78
₽
Артикул: D040-10355
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 500 мм
Строительная длина: 350 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
230 396
₽
Артикул: D040-10356
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 600 мм
Строительная длина: 390 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
316 702,44
₽
Артикул: D040-10358
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 800 мм
Строительная длина: 470 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
661 679,8
₽
Артикул: D040-10357
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 700 мм
Строительная длина: 430 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
777 626,17
₽
Артикул: D040-10359
Бренд: СибЗТА
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 1 000 мм
Строительная длина: 550 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: Голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-07
1 514 756,37
₽
|
Задвижки с обрезиненным клином СИБЗТА одни из самых распространённых видов запорной арматуры. Для изготовления деталей корпуса используют высокопрочный чугун. Чтобы правильно подобрать оборудование, необходимо учитывать рабочую среду трубопровода. Данные задвижки идеально подойдут для неагрессивных сред, таких, например, как вода. От того какая температура рабочей среды в трубопроводе напрямую зависит какое оборудование будет устанавливаться, в конкретном случае 90 °С. Для того чтобы герметично установить задвижку на трубопровод понадобятся специальные прокладки, которые устанавливаются между задвижкой и ответным фланцем, используя для этого болты и гайки. Для безупречной работы задвижке необходимо техническое обслуживание, для этого при ее установке необходимо помнить о том, чтобы к ней могли легко, без помех подобраться. Для корректного монтажа и обслуживания изделия необходимо допускать только тот персонал, который изучил устройство и руководство по эксплуатации, а так же прошедший инструктаж по технике безопасности. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики задвижки клиновой СибЗТА 30ч939р Ду50-1000 Ру10-16 фланцевой, под электропривод:
|
Задвижки клиновые СибЗТА 30ч939р Ду50-1000 Ру10-16 корпус - чугун GGG50, уплотнение – EPDM, фланцевые, с обрезиненным клином, под электропривод |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

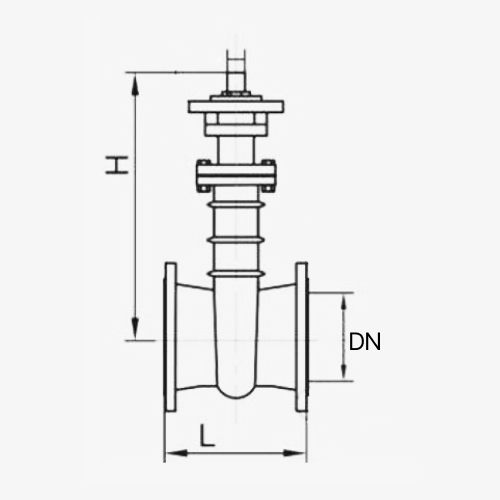

Габаритные и установочные размеры задвижки клиновой СибЗТА 30ч939р Ду50-1000 Ру10-16 фланцевой, под электропривод
|
Эскиз деталей задвижки клиновой СибЗТА 30ч939р Ду50-1000 Ру10-16 фланцевой, под электропривод |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Материалы деталей задвижки клиновой СибЗТА 30ч939р Ду50-1000 Ру10-16 фланцевой, под электропривод:
|
Материалы деталей задвижек чугунных СибЗТА 30ч939р :
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
