Задвижки клиновые СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевые, корпус - чугун GGG50, уплотнение – EPDM, с обрезиненным клином, со штурвалом
.jpg)
.jpg)
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Артикул: D040-10442
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 50 мм
Строительная длина: 150 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
4 418,86
₽
Артикул: D040-10443
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 65 мм
Строительная длина: 170 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
5 124,49
₽
Артикул: D040-10444
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
5 981,67
₽
Артикул: D040-10445
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
7 686,11
₽
Артикул: D040-10446
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 125 мм
Строительная длина: 200 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
10 154,56
₽
Артикул: D040-10447
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 150 мм
Строительная длина: 210 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
13 014,33
₽
Артикул: D040-10448
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 200 мм
Строительная длина: 230 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
20 905,42
₽
Артикул: D040-10449
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 250 мм
Строительная длина: 250 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
33 760,74
₽
Артикул: D040-10450
Производитель: СибЗТА, Россия
Тип задвижки: Клиновая
Серия: Богатырь
Таблица фигур: 30ч39р (МЗВ)
Диаметр: 300 мм
Строительная длина: 270 мм
Температура: 120 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-01
46 235,92
₽
|
Согласно ГОСТ 24856-2014, задвижки служат для перекрывания потока рабочей среды поступательным вертикальным движением сверху вниз. Усилие на закрытие сообщает механическая сила штурвала или электричество, если исполнение идет под электропривод. Способ соединения - фланцевый. Запорный тип арматуры с обрезиненным клином, имеет 2 состояния: "открыто" и "закрыто". Оба состояния выполняются с применением механической силы на маховик который через шпиндель жестко соединен с затвором. Регулировка задвижкой напора рабочей среды строго запрещена. Задвижка 30ч39р нашла применение и в с/х отрасли. Невыдвижной тип штока чувствителен к неагрессивности и чистоте потока. Любые примеси и коррозионные условия вызывают со временем разрушение шпинделя, находящегося внутри корпуса и контактирующего с рабочей средой. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики задвижки клиновой СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевой со штурвалом:
|
Задвижки клиновые СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевые, корпус - чугун GGG50, уплотнение – EPDM, с обрезиненным клином, со штурвалом |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

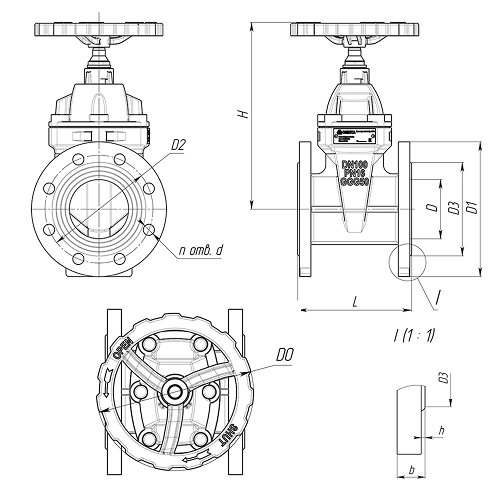

Габаритные и установочные размеры задвижки клиновой СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевой со штурвалом
|
Эскиз деталей задвижки клиновой СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевой со штурвалом |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Материалы деталей задвижки клиновой СибЗТА 30ч39р Богатырь Ду50-600 Ру10-16 фланцевой со штурвалом:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
