Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходные, 3-ходовые L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 HARK купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Характеристика	Значение
Номинальное давление	63 бар
Температура рабочей среды	от -25 до +180 ⁰C
Класс герметичности	«А» ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое BSPP
Тип крана по проходному сечению	стандартнопроходной
Средний срок службы	10 лет
Страна производитель	Россия
Тип крана	L

Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходные, 3-ходовые L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 HARK

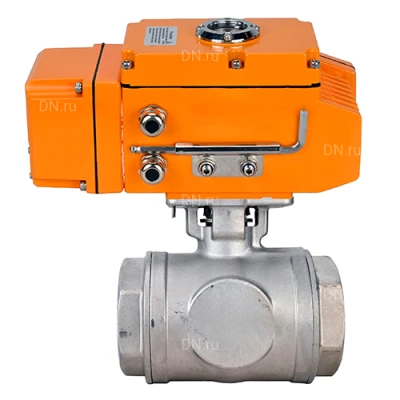

Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Модель	d, мм	L, мм	L1, мм	H1, мм	G″
Ду32	25	119	188	127	1 1/4
Ду40	32	136	188	127	1 1/2

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Материалы кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2	Прокладка патрубков	PTFE
3	Резьбовые патрубки	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
4	Седло	PTFE
5	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6	Упорная шайба	PTFE
7	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Сальник	PTFE
9	Втулка сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Пружина-бабочка	нержавеющая сталь AISI 301 (аналог 07Х16Н6)

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Технические параметры электроприводов DN.ru QT-N-xEM-B1-220VAC-У1 HARK

Характеристика	Значение
Напряжение питания	220 VAC
Тип электропривода	четвертьоборотный
Управление	0-10 В
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Смазка	молибденовая
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса	IP67
Средний ресурс, циклов открытия/закрытия	30 000

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-B1-220VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-B1-220VAC-У1 HARK

№	Наименование детали
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-B1-220VAC-У1 HARK
