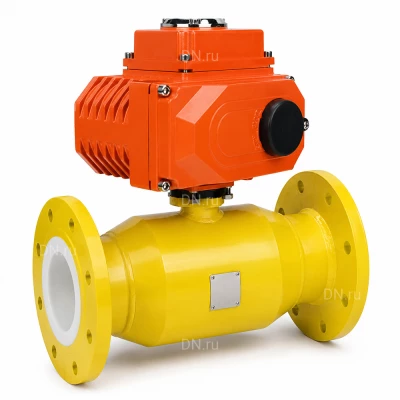

Кран шаровой ALSO КШ.Ф.Р.GAS.080.16-01 Ду80 Ру16 ГАЗ стандартнопроходной, двухходовой, материал корпуса - углеродистая сталь 20, уплотнение - PTFE, фланцевый, с электроприводом DN.ru QT-N-010EM-O1-220VAC-У1 HARK

Стальные шаровые краны ALSO GAS с цельносварным корпусом предназначены для монтажа на трубопроводах систем газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных и жидких сред, по отношению к которым материалы крана коррозионно-стойки. Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового ALSO КШ.Ф.Р.GAS.080.16-01 Ду80 Ру16

• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 16 бар
• Материал корпуса - Углеродистая сталь 20
• Материал шара - Нержавеющая сталь AISI 409/08Х13
• Проход шара крана - стандартнопроходной
• Тип присоединения - Фланцевый
• Присоединение - фланцевое
• Тип управления - С электроприводом
• Управление - электропривод 220В
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 17х17 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - природный газ
• Температура рабочей среды, минимальная - от -40 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Строительная длина - 210 мм
• Пропускная способность, Kv - 305 м3/ч
• Коэффициент пропускной способности - 305 м3/ч
• Климатическое исполнение - У1
• Конструкция крана шарового - Цельносварной
• Водоразборный - нет
• Класс герметичности - A
• Проходное сечение - 63 мм
• Цвет - желтый
• Наличие блока подготовки воздуха - нет
• Условия производства - ТУ 3742-001-91358894-2010
• Модель арматуры - КШ.Ф.GAS-01
• Маркировка - КШ.Ф.Р.GAS QT-N-EM-O1-220VAC-У1 HARK
• Серия - КШ.Ф.GAS
• Бренд - Also
• Страна производитель - Россия
• Гарантия - 36 мес.
• Вес - 16.1 кг

Изображение крана шарового ALSO КШ.Ф.Р.GAS.080.16-01 Ду80 Ру16

Технические характеристики электропривода DN.ru QT-N-010EM-O1-220VAC-У1 HARK

• Модель привода - QT-N-010EM-O1-220VAC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 220В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 100 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 20 Вт
• Макс.размер вала арматуры - 17X17
• Номинальный потребляемый ток - 0.32 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -45 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 4,6 кг

Изображение электропривода DN.ru QT-N-010EM-O1-220VAC-У1 HARK

Деталировка электропривода DN.ru QT-N-010EM-O1-220VAC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-010EM-O1-220VAC-У1 HARK
