Стальные шаровые краны ALSO GAS с цельносварным корпусом предназначены для монтажа на трубопроводах систем газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных и жидких сред, по отношению к которым материалы крана коррозионно-стойки. Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. |
Общие технические характеристики кранов шаровых ALSO КШ.Ф.Р.GAS Ду80 Ру16 ГАЗ| Характеристика | Значение |
|---|
| Номинальный диаметр DN | 80 | | Номинальное давление PN | 16 | | Температура рабочей среды, ⁰C | от -40 до +200 | | Рабочая среда | природный газ | | Климатическое исполнение | У1 | | Тип крана | двухходовой | | Материал корпуса | Углеродистая сталь 20 | | Материал уплотнения | PTFE | | Присоединение к трубопроводу | Фланцевый | | Сферы применения | Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства | | Тип управления | электропривод | | Напряжение | 220В | | Бренд | Also | | Страна | Россия |

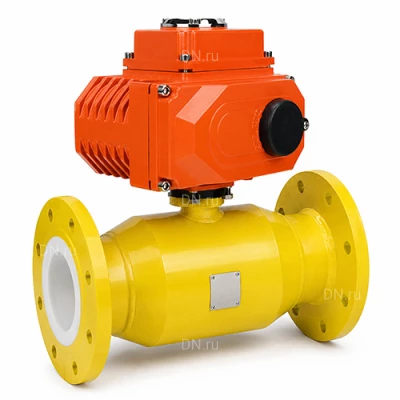

|  Изображение кранов шаровых ALSO КШ.Ф.Р.GAS Ду80 Ру16 ГАЗ |
Технические параметры электроприводов DN.ru QT-N-xEM-O1-220VAC-У1 HARK| Характеристика | Значение |
|---|
| Бренд | DN.ru | | Тип электропривода | четвертьоборотный | | Тип двигателя | асинхронный | | Угол поворота, ° | 90±5 | | Материал корпуса | алюминиевый сплав, с эпоксидным порошковым покрытием | | Материал вала | легированная сталь | | Напряжение питания | 220V/AC, 50Гц | | Кабельный ввод | гермоввод 2xM18 | | Тип присоединения | ISO 5211 | | Самоблокирующееся устройство | самоблокирующееся червяком и червячной передачей | | Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания | 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт) | | Класс изоляции | F по ГОСТ IEC 60034-1-2024 | | Механическое ограничение поворота выходного вала | 2 внешних регулируемых стопора | | Класс защиты корпуса | P67 | | Уровень шума, дБ | ≤ 50 | | Температура окружающей среды, °С | от -45 до +70 | | Влажность окружающей среды | ≤95% (25°С) | | Взрывозащита корпуса | нет |
|  Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-220VAC-У1 HARK |
Деталировка электроприводов DN.ru QT-N-xEM-O1-220VAC-У1 HARK| № | Наименование детали |
|---|
| 1 | Индикатор положения | | 2 | Верхняя крышка | | 3 | Плата управления | | 4 | Конденсатор | | 5 | Нажимные кулачки | | 6 | Выходной вал с червячным колесом | | 7 | Корпус | | 8 | Ограничители хода выходного вала | | 9 | Червячный вал | | 10 | Электродвигатель | | 11 | Редуктор | | 12 | Крышка редуктора |
|  Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-220VAC-У1 HARK |
