Регулятор давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25 прямого действия, серый чугун СЧ20, фланцевый, Tmax до 150°C, диапазон настройки 3 (0.3 - 0.7 Мпа)

Регулятор давления после себя прямого действия РА-А предназначен для автоматического поддержания заданного давления рабочей среды перед объектом (после себя) путем изменения расхода. Применяется в системах с температурой рабочей среды не более 150⁰С и номинальным давлением не более 1,6 МПа (16 бар); 4,0 МПа (40 бар). Максимально допустимое соотношение давлений Р2/Р1≥0,54.

Регулятор прямого действия не является запорной арматурой, и работают только при постоянном расходе среды через регулятор. Не подходят для работы в тупиковых системах.

Регуляторы давления прямого действия являются регулирующими устройствами, использующими для перемещения регулирующего органа энергию протекающей среды.

Основные технические характеристики регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25:

• Тип регулятора: после себя
• Тип исполнения: нормально открытый
• Конструкция регулятора: Мембранный
• Номинальный диаметр DN: 15 мм
• Пропускная способность Kvs: 0.25 м³/ч
• Диапазон регулировки: 0.3 - 0.7 Мпа
• Характеристика регулирования: 50:01:00
• Максимальное давление: 16 бар
• Тип присоединения: фланцевый
• Способ монтажа: горизонтальный/вертикальный
• Диаметр отверстий фланца: 12 мм
• Количество отверстий фланца: 4 шт
• Рабочая среда: вода, газ, раствор пропиленгликоля, водный раствор этиленгликоля
• Применение: водоснабжение, теплоснабжение
• Температура рабочей среды: до +150°С
• Температура окружающей среды: от +5°С до +55°С
• Материал корпуса: Чугун серый GG20/СЧ20/EN-GJL-200
• Уплотнение: металл-металл
• Наличие концевых выключателей: нет
• Климатическое исполнение: У
• Срок службы: 10 лет
• Страна происхождения: Беларусь
• Бренд: КПСР
• Вес: 13.3 кг.

Регулятор давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25 прямого действия, серый чугун СЧ20, фланцевый, Tmax до 150°C, диапазон настройки 3 (0.3 - 0.7 Мпа)

Габариты и размеры регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25:

• H - 583 мм
• H1 - 535 мм
• L - 130 мм

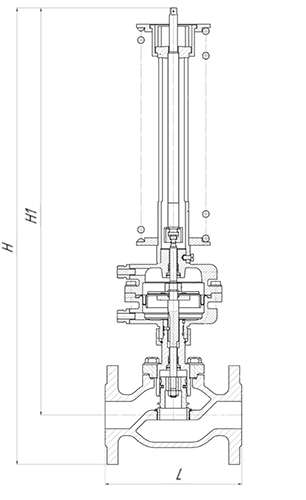

Эскиз габаритов и размеров регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25

Таблица деталировки регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25:

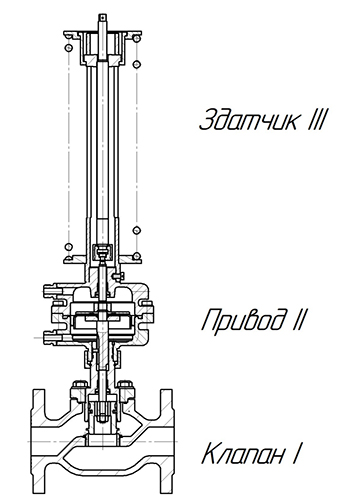

Эскиз регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25

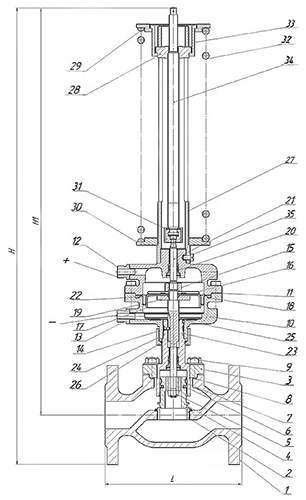

Эскиз деталировки регулятора давления после себя КПСР РА-А 100 Ду15 Ру16 Kvs0.25
