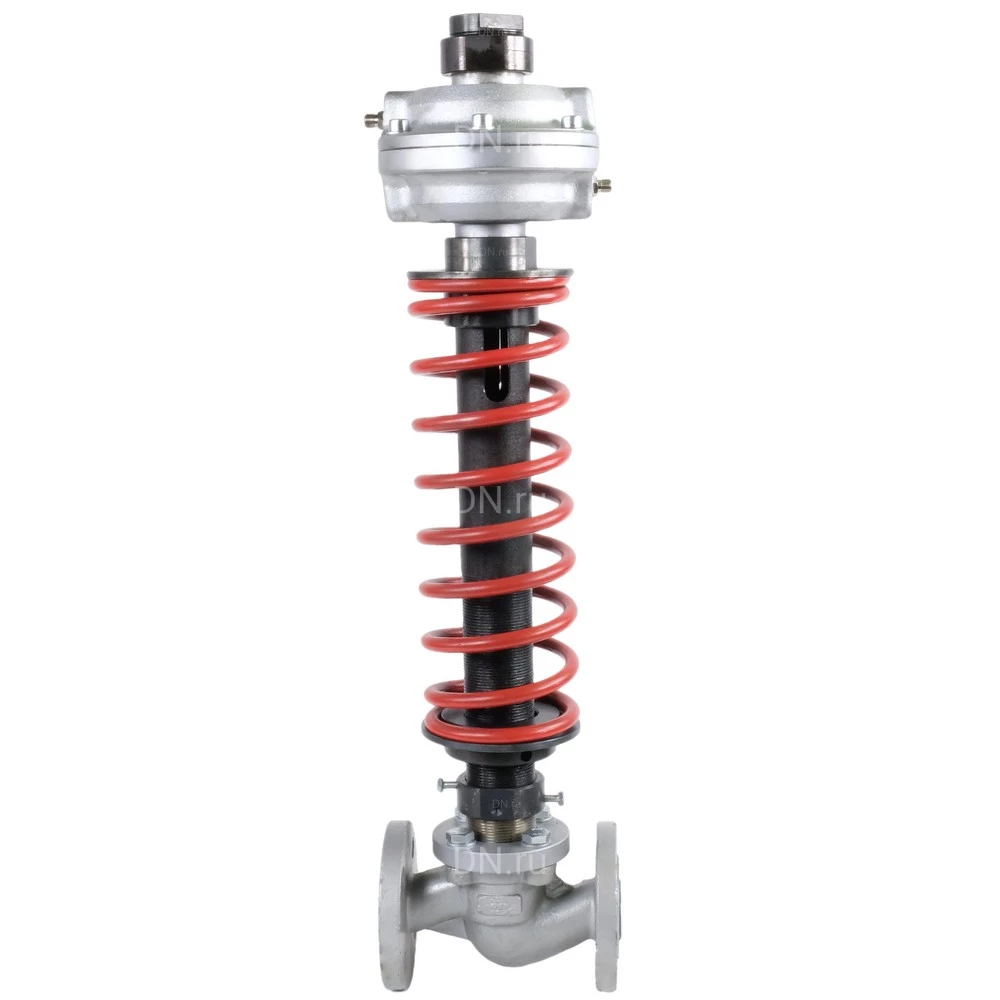

Регулятор давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытый, корпус - чугун, фланцевый, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

Регулятор давления "после себя" РА-А 200 Ду25-150 Ру25 чугунный фланцевый
Регулятор давления "после себя" РА-А 200 Ду25-150 Ру25 чугунный фланцевый
Регулятор давления РА-А 200
регулятор давления воды
купить регулятор давления
Артикул: D230-03769

О товаре

Артикул: D230-03769
Производитель: КПСР, Беларусь
Диаметр: Ду80
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Материал корпуса: Чугун ВЧ20
Максимальная температура: 220 ℃
Применение: водоснабжение, отопительные установки, теплоснабжение
Срок службы: 10 лет
Среда: вода, пар, вода техническая
Все характеристики
на 2025-09-01
161 419,1
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Регулятор давления прямого действия КПСР РА предназначен для автоматического регулирования заданной характеристики в трубопроводе. Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор.

Регуляторы давления после себя КПСР РА-А поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».

Основные технические характеристики регулятора давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытого, корпус - чугун, фланцевого, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа:

  • Давление номинальное PN - 25 бар
  • Диаметр номинальный DN - 80 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт
  • Среда - вода, пар, вода техническая
  • Применение - водоснабжение, отопительные установки, теплоснабжение
  • Тип регулятора - после себя
  • Температура рабочей среды - от +5°С до +220°С
  • Максимальная условная пропускная способность Kvs - 40 м3/ч
  • Температура окружающей среды минимальная - +5°С
  • Температура окружающей среды максимальная - +55°С
  • Модель арматуры - РА-А 200
  • Страна производитель - Беларусь
  • Срок службы - 10 лет
  • Вес - 34.8 кг
 Регулятор давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытый, корпус - чугун, фланцевый, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

Регулятор давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытый, корпус - чугун, фланцевый, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

Габариты и размеры регулятора давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытого, корпус - чугун, фланцевого, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа:

  • L - 310 мм
  • H - 732 мм
  • H1 - 632 мм
 Регулятор давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытый, корпус - чугун, фланцевый, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

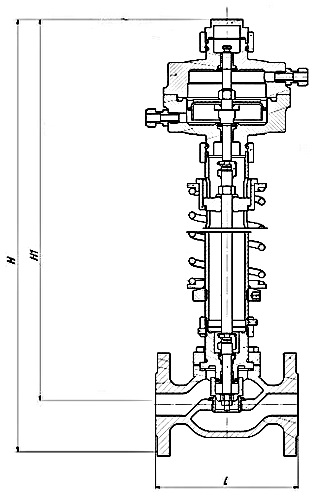

Эскиз габаритов и размеров регулятора давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытого, корпус - чугун, фланцевого, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

Таблица деталировки регулятора давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытого, корпус - чугун, фланцевого, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа:

№ п/п Детали
Клапан I
1 Корпус
2 Седло
3 Крышка корпуса
4 Шток нижний
5 Плунжер с поршнем
6 Гайка
7 Уплотнение разгрузочной камеры
8 Направляющая втулка
9 Манжета
Привод II
10 Втулка
11 Манжета
12 Втулка
13 Переходник
14 Винт
15 Прокладка
16 Муфта
17 Болт
19 Шток задатчика
20 Гайка регулировочная
21 Труба
22 Тарелка
Задатчик III
23 Тарелка
24 Втулка
25 Пружина
26 Гайка
27 Муфта
28 Гайка накидная
29 Кольцо стопорное
30 Крышка МИМ нижняя
31 Крышка МИМ верхняя
32 Шток МИМ
33 Поршень МИМ
34 Шайба
35 Мембрана
36 Гайка
37 Болт
39 Направляющая втулка
40 Манжета
41 Втулка
41 Гайка накидная
43 Заглушка
44 Кольцо уплотнительное
Регулятор давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытый, корпус - чугун, фланцевый, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

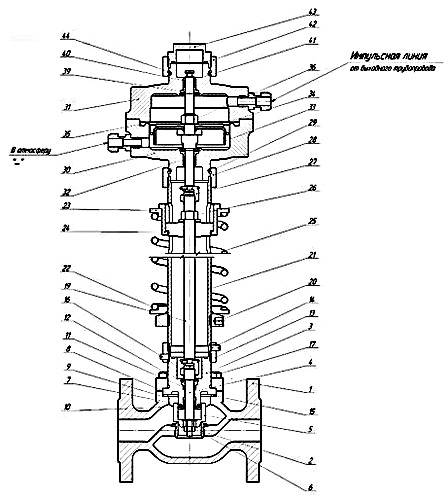

Эскиз деталировки регулятора давления после себя КПСР РА-А 200 Ду80 Ру25 Kvs40 прямого действия, нормально открытого, корпус - чугун, фланцевого, Tmax до 220°C, диапазон настройки Рп0.04-0.16МПа

Аналоги

График сравнения цен аналогичных регуляторов*. При клике на точку графика получите развернутую информацию.

*Регуляторы подобраны по следующим параметрам: Тип регулятора - после себя, тип присоединения - фланцевый, Ду80, Ру25, строительная длина - 310 мм, Класс материала корпуса - чугун, уплотнение - PTFE
