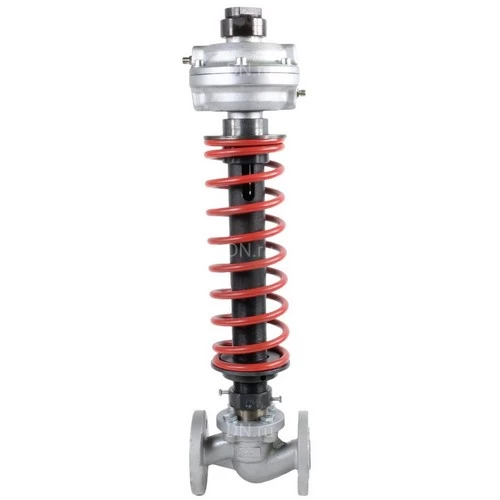

Регуляторы давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытые, корпус - чугун, фланцевые, Tmax до 220°C

Выгодная продажа1
Выгодная продажа1-mobile

Регулятор давления прямого действия КПСР РА предназначен для автоматического регулирования заданной характеристики в трубопроводе. Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор.

Регуляторы давления после себя КПСР РА-А поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».

Основные технические характеристики регуляторов давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытых, корпус - чугун, фланцевых, Tmax до 220°C:

Наименование Значение
Условный диаметр, DN, мм 15-150
Условное давление PN, бар 25
Рабочая среда водяной и насыщенный пар, другие жидкости и газообразные среды нейтральные к материалам деталей, соприкасающихся со средой
Температура рабочей среды Т, °С до +220
Тип присоединения фланцевый
Окружающая среда воздух
Температура окружающей среды, °С от +5 до +55
Относительная влажность, % от 30 до 80
Исполнение диапазона настройки регулятора, МПа
0 0.01-0.1 - серая пружина
1 0.04-0.16 - желтая пружина
2 0.1-0.4 - красная пружина
3 0.3-0.7 - синяя пружина
4 0.6-1.2 - черная пружина
Зона пропорциональности по ГОСТ 11881-76 не более 6% от верхнего предела настройки
Зона нечувствительности по ГОСТ 11881-76 не более 2.5% от верхнего предела настройки
Постоянная времени по ГОСТ 11881-76 не более 16 с
Относительная протечка по ГОСТ 11881-76 не более 0.05% от Kv
Вид климатического исполнения категория 3 и 4 исполнение УХЛ по ГОСТ 15150-69
Средний срок службы изделия, лет 10
Регуляторы давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытые, корпус - чугун, фланцевые, Tmax до 220°C

Регуляторы давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытые, корпус - чугун, фланцевые, Tmax до 220°C

Габариты и размеры регуляторов давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытых, корпус - чугун, фланцевых, Tmax до 220°C:

Модель Н, мм Н1, мм L, мм
Ду15 605 557 130
Ду20 620 567 150
Ду25 649 591 160
Ду32 671 601 180
Ду40 682 607 200
Ду50 696 613 230
Ду65 715 622 290
Ду80 732 632 310
Ду100 789 671 350
Ду125 831 696 400
Ду150 1135 985 480
Регуляторы давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытые, корпус - чугун, фланцевые, Tmax до 220°C

Эскиз габаритов и размеров регуляторов давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытых, корпус - чугун, фланцевых, Tmax до 220°C

Таблица деталей и материалов регуляторов давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытых, корпус - чугун, фланцевых, Tmax до 220°C:

№ п/п Детали
Клапан I
1 Корпус
2 Седло
3 Крышка корпуса
4 Шток нижний
5 Плунжер с поршнем
6 Гайка
7 Уплотнение разгрузочной камеры
8 Направляющая втулка
9 Манжета
Привод II
10 Втулка
11 Манжета
12 Втулка
13 Переходник
14 Винт
15 Прокладка
16 Муфта
17 Болт
19 Шток задатчика
20 Гайка регулировочная
21 Труба
22 Тарелка
Задатчик III
23 Тарелка
24 Втулка
25 Пружина
26 Гайка
27 Муфта
28 Гайка накидная
29 Кольцо стопорное
30 Крышка МИМ нижняя
31 Крышка МИМ верхняя
32 Шток МИМ
33 Поршень МИМ
34 Шайба
35 Мембрана
36 Гайка
37 Болт
39 Направляющая втулка
40 Манжета
41 Втулка
41 Гайка накидная
43 Заглушка
44 Кольцо уплотнительное
Регуляторы давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытые, корпус - чугун, фланцевые, Tmax до 220°C

Эскиз деталей и материалов регуляторов давления после себя КПСР РА-А 200 Ду15-150 Ру25 прямого действия, нормально открытых, корпус - чугун, фланцевых, Tmax до 220°C
