Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом

Name: Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом
Brand: DN.ru
Price: 11517 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Производитель: DN.ru, Китай

Артикул: D290-00321

Тип пневмопривода: двойного действия

Крутящий момент: 202 Нм

Рабочая среда: воздух, масла, нейтральные среды

Крутящий момент пневмопривода: 202 Нм

Все характеристики

Арт. D290-00321

Низкая цена

11 517 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие модели

105 мм 11 517 ₽

По крутящему моменту

202 Нм 11 517 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Принцип работы пневмопривода двойного действия основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. Двойное действие подразумевает, что открытие и закрытие присоединенной к механизму арматуре осуществляется за счет попеременной подачи сжатого воздуха через один из двух присоединительных штуцеров.

Параметры пневмопривода поворотного DN.ru PA-DA-105-1 двойного действия со штурвалом:

Тип пневмопривода - двойного действия
Диаметр - 105 мм
Тип управления - Маховик
Рабочее давление - от 2 до 8 бар
Угол поворота привода - 90°
Диапазон регулировки привода - ±5° для вращения при 0° и 90°
Датчик обратной связи - нет
Размер штока для арматуры - 22х22 мм
Тип ISO фланца - F07/F10
Время закрытия / открытия при 6 бар - 1.0 / 1.0 секунд
Расход воздуха при закрытии / открытии - 1.8 / 1.2 л
Диаметр болтовых отверстий на одном фланце - 8 мм
Количество болтовых отверстий на одном фланце - 4
Сечение подключаемых проводников с наконечником - 1.8 / 1.2 мм2
Температура рабочей среды - от -20°C до +80°C
Страна производитель - Китай

Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом

Весогабаритные параметры пневмопривода поворотного DN.ru PA-DA-105-1 двойного действия со штурвалом:

A - 495 мм
A1 - 461.5 мм
B - 133 мм
C - 109.5 мм
D - 153 мм
E - 57.5 мм
F - 64 мм
G - 26 мм
H - 80 мм
I - 30 мм
N - 22 мм
W - 200 мм
J - 102 мм
K - 70 мм
L - M10x16 мм
M - M8x13 мм
O - 4 мм
P - 4 мм
S - M6 мм
T - 24 мм
U - 32 мм
Вес - 6.1 кг

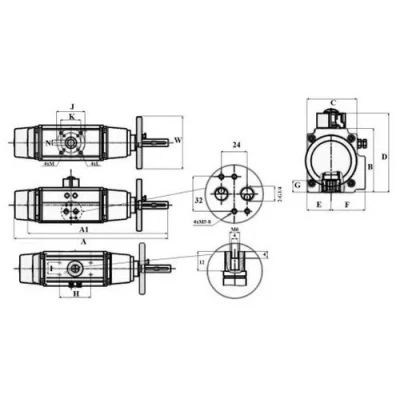

Эскиз Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом

Материалы пневмопривода поворотного DN.ru PA-DA-105-1 двойного действия со штурвалом:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

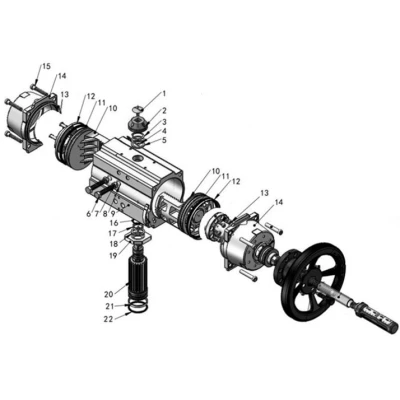

Детальный эскиз пневмопривода поворотного DN.ru PA-DA-105-1 двойного действия со штурвалом

Паспорта и сертификаты

Декларация о соответствии на пневмоприводы DN.ru DA

Технический паспорт на пневмопривод DN.ru PA-DA-105-1

График сравнения цен аналогичных пневмоприводов*. При клике на точку графика получите развернутую информацию.

*Пневмоприводы подобраны по следующим параметрам: тип пневмопривода - двойного действия, угол поворота привода - 90°, крутящий момент привода - 202 Нм

Пневмоприводы по выборке: тип пневмопривода - двойного действия, угол поворота привода - 90°, крутящий момент привода - 202 Нм

Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом

Описание

Производитель: DN.ru, Китай

Тип пневмопривода: двойного действия

Крутящий момент: 202 Нм

Угол поворота: 90°

Тип ISO-фланца: F07/F10

Форма вала квадрат: 22х22 мм

Датчик обратной связи: нет

Давление max: 8 бар

Давление min: 2 бар

Вес: 6 кг

Артикул: D290-00321
