Пневмопривод двойного действия DN.ru PA-DA-108 для пищевых затворов WBV3131E(S)-2W-W/T/C-H Ду125-150, 44Нм
Пневмопривод двойного действия DN.ru PA-DA-108 для пищевых затворов WBV3131E(S)-2W-W/T/C-H Ду125-150, 44Нм
Артикул: D290-00390
Производитель: DN.ru, Россия
Тип пневмопривода: двойного действия
Крутящий момент: 48 Нм
Форма вала квадрат: 12х12 мм
Датчик обратной связи: нет
Наличие ручного дублера: нет
Давление max: 7 бар
Давление min: 3 бар
Вес: 5 кг
на 2026-02-04
54 744,45
  • $
  • €

Пневмоприводы двойного действия DN.ru PA-DA-108 предназначены для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Пневмоприводы двойного действия основаны на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. Двойное действие подразумевает, что открытие и закрытие присоединенной к механизму арматуре осуществляется за счет попеременной подачи сжатого воздуха через один из двух присоединительных штуцеров.

Технические параметры пневмоприводов двойного действия DN.ru PA-DA-108

ХарактеристикаЗначение
Материал корпусаНержавеющая сталь AISI/SS 304/08Х18Н10
Минимальное рабочее давление3 бар
Максимальное рабочее давление7 бар
Температура рабочей средыот -20 °C до +60 °C
Резьба присоединения сжатого воздуха2 х G1/8″
Страна производительРоссия
Пневмоприводы двойного действия DN.ru PA-DA-108 для пищевых затворов WBV3131E(S)-2W-W/T/C-H Ду125-150, 44Нм

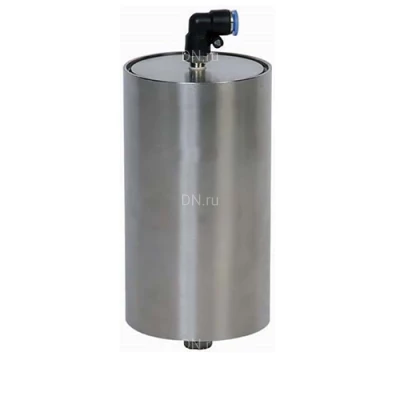

Изображение пневмоприводов двойного действия DN.ru PA-DA-108

Деталировка пневмоприводов двойного действия DN.ru PA-DA-108

№Наименование деталиМатериал
1Штуцер подвода сжатого воздухан/д
2Стопорное кольцосталь нержавеющая SUS 304 (аналог 08Х18Н10)
3Верхняя крышкасталь нержавеющая SUS 304 (аналог 08Х18Н10)
4Уплотнительное кольцоNBR
5Уплотнительное кольцоNBR
6Поршеньсплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%)
7Игольчатый подшипникн/д
8Игольчатый подшипникн/д
9Игольчатый подшипникн/д
10Передаточное кольцосталь нержавеющая SUS 304 (аналог 08Х18Н10)
11Уплотнительное кольцоNBR
12Игольчатый подшипникн/д
13Корпуссталь нержавеющая SUS 304 (аналог 08Х18Н10)
14Штуцер подвода сжатого воздухан/д
Пневмоприводы двойного действия DN.ru PA-DA-108 для пищевых затворов WBV3131E(S)-2W-W/T/C-H Ду125-150, 44Нм

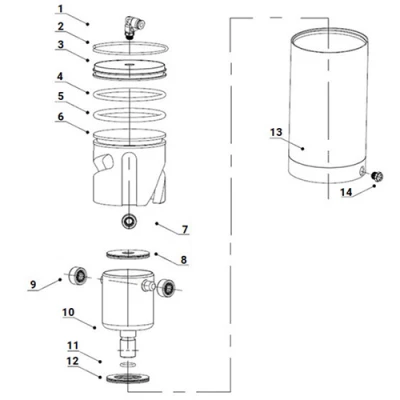

Эскиз деталировки пневмоприводов двойного действия DN.ru PA-DA-108
