Пневмопривод DN.ru PA-DA-065 двойного действия, ISO-фланец F05/F07, квадрат 14

Артикул: D290-00294

О товаре

Артикул: D290-00294
Производитель: DN.ru, Китай
Тип пневмопривода: двойного действия
Рабочая среда: сжатый воздух
Наличие ручного дублёра: нет
Крутящий момент пневмопривода: 44 Нм
Все характеристики
на 2025-12-31
7 790,23
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Приводы пневматические DN.ru поворотные двойного действия и с возвратной пружиной предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 6854 Нм.

Технические параметры пневмопривода DN.ru PA-DA-065 двойного действия

  • Тип пневмопривода - двойного действия
  • Номинальное давление - 12 бар
  • Минимальное рабочее давление - 2 бар
  • Максимальное рабочее давление - 8 бар
  • Среда - сжатый воздух
  • Температура рабочей среды - от -20 до +80 °C
  • Крутящий момент - 44 Нм
  • Тип ISO-фланца - F05, F07
  • Размер штока - 14х14 мм
  • Угол поворота - 90°
  • Диапазон регулировки - 5°
  • Страна производитель - Китай
  • Вес - 2 кг
  • Максимальный диаметр частиц рабочей среды - ≤30 мкм2

Видео пневмопривода DN.ru PA-DA-065 двойного действия

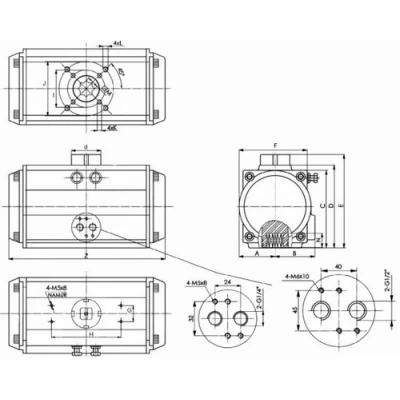

Габаритные и установочные размеры пневмопривода DN.ru PA-DA-065 двойного действия

  • A - 36 мм
  • B - 47 мм
  • C - 81 мм
  • D - 88 мм
  • E - 108 мм
  • F - 72 мм
  • G - 30 мм
  • H - 80 мм
  • I - 50 мм
  • J - 70 мм
  • K - М6х10
  • L - М8х13
  • N - 18 мм
  • Z - 168 мм
  • M - 14х14 мм
  • d - 40 мм
Пневмопривод DN.ru PA-DA-065 двойного действия, ISO-фланец F05/F07, квадрат 14

Эскиз пневмопривода DN.ru PA-DA-065 двойного действия

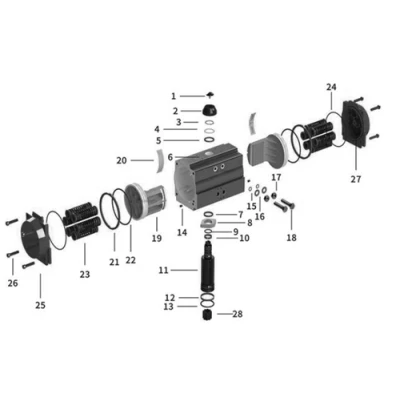

Материалы пневмопривода DN.ru PA-DA-065 двойного действия

№НаименованиеМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Пневмопривод DN.ru PA-DA-065 двойного действия, ISO-фланец F05/F07, квадрат 14

Эскиз материалов пневмопривода DN.ru PA-DA-065 двойного действия

Аналоги

График сравнения цен аналогичных пневмоприводов*. При клике на точку графика получите развернутую информацию.

*Пневмоприводы подобраны по следующим параметрам: Тип пневмопривода - двойного действия, угол поворота привода - 90°, тип ISO-фланца привода - F05, F07
