Блок концевых выключателей DN.ru APL-310N

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические характеристики блока концевых выключателей DN.ru APL-310N

• Тип аксессуара для пневмоприводаблоки концевых выключателей
• Модель БКВ - APL-310N
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Номинальный потребляемый ток - 16 А
• Кабельный ввод - 2 x NPT1/2″
• Бренд - DN.ru
• Срок службы - 10 лет
• Страна производитель - Россия
• Вес - 1 кг

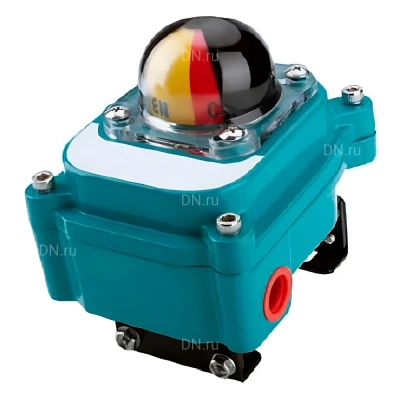

Изображение блока концевых выключателей DN.ru APL-310N

Габариты и размеры блока концевых выключателей DN.ru APL-310N

• A - 110.5 мм
• B - 129.5 мм
• C - 147.3 мм
• D - 78.5 мм
• E - 57 мм
• F - 38.1 мм
• G - 4 мм
• H - 7 мм
• I - 7.8 мм
• J - 27 мм
• K - 3 мм
• L - 17 мм
• Ød1 - 9.5 мм
• Ød2 - 5 мм

Эскиз габаритов блока концевых выключателей DN.ru APL-310N
