Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
Технические характеристики блоков концевых выключателей DN.ru APL-310N| Характеристика | Значение |
|---|
| Совместимые устройства | четвертьоборотные пневмоприводы; любые исполнительные механизмы с поворотом вала на 90° | | Полный угол поворота | 90° | | Кабельные вводы | 2 x NPT1/2″ | | Электрическое подключение | клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм2 | | Переключатели/датчики | два механических переключателя тип «сухой контакт»; два датчика приближения. | | Максимальное напряжение | 250V AC/DC | | Максимальный ток, А | 16 | | Допустимая температура окружающей среды, °С | от -20 до +80 | | Стандарт вала и кронштейна для установки на пневмопривод | NAMUR | | Срок службы, лет | 10 |

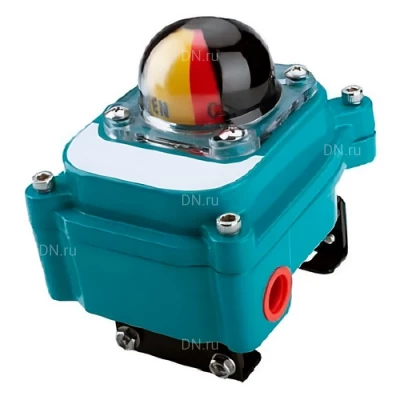

|  Изображение блоков концевых выключателей DN.ru APL-310N |
Габариты и размеры блоков концевых выключателей DN.ru APL-310N| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | J, мм | K, мм | L, мм | Ød1, мм | Ød2, мм |
|---|
| 250В | 110.5 | 129.5 | 147.3 | 78.5 | 57 | 38.1 | 4 | 7 | 7.8 | 27 | 3 | 17 | 9.5 | 5 |
|  Эскиз габаритов блоков концевых выключателей DN.ru APL-310N |
