Исполнение насоса с «мокрым ротором», ротор двигателя в процессе работы омывается перекачиваемой жидкостью. Насос оснащен двигателем с постоянными магнитами и встроенным интеллектуальным преобразователем частоты, обеспечивающим согласование производительности насоса с фактической потребностью системы. Насос имеет множество режимов работы на выбор, которые могут удовлетворить различные потребности. Насос обладает низким уровнем шума и высоким классом энергоэффективности.
|
Основные технические характеристики насосов циркуляционных Wellmix WRE-F поверхностных, корпус - чугун, мощность - 0.22-1.3кВт, напор - 10-15м, производительность - 192-883л/мин, 220В:
| Наименование |
Значение |
| Тип оборудования |
насос |
| Вид насоса |
циркуляционный |
| Назначение |
водяной |
| Сегмент |
бытовой, промышленный |
| Пожарный |
нет |
| Положение |
горизонтальный |
| Напряжение питания |
220В |
| Частота |
50 Гц |
| Качество воды |
чистая |
| Минимальная температура перекачиваемой среды |
2 °C |
| Максимальная температура перекачиваемой среды |
95 °C |
| Температура окружающей среды |
от 0°C до +40°C |
| Бренд |
Wellmix |
| Страна производитель |
Китай |
|

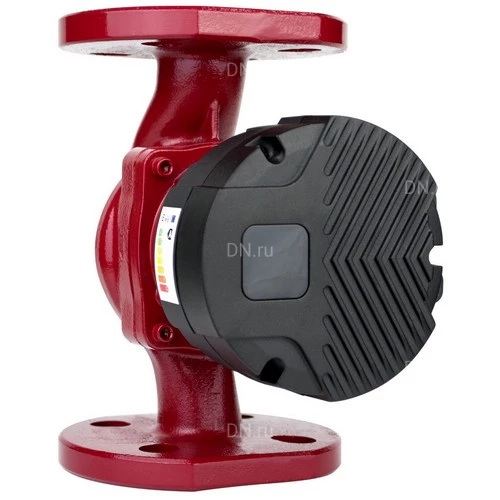

Насосы циркуляционные Wellmix WRE-F поверхностные, корпус - чугун, мощность - 0.22-1.3кВт, напор - 10-15м, производительность - 192-883л/мин, 220В
|
Габариты и размеры насосов циркуляционных Wellmix WRE
32-120F:
| Модель |
WRE 32-120F |
| L, мм |
220 |
| A, мм |
129 |
| B, мм |
184 |
| C, мм |
133 |
| D1, мм |
90 |
| D2, мм |
100 |
| D3, мм |
14 |
| D4, мм |
19 |
| D5, мм |
140 |
|

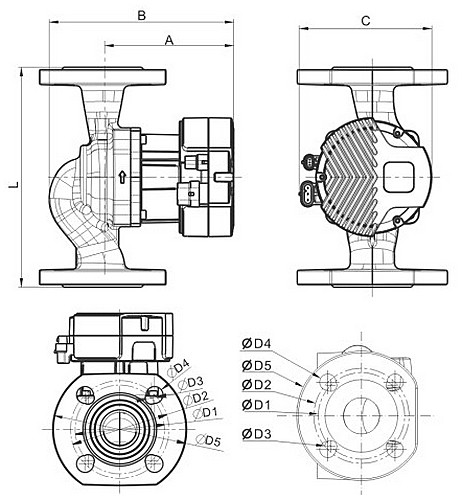

Эскиз габаритов и размеров насосов циркуляционных Wellmix WRE 32-120F
|
Габариты и размеры насосов циркуляционных Wellmix WRE
40-100F, 50-120F, 65-150F, 80-150F:
| Модель |
WRE 40-100F |
WRE 50-120F |
WRE 65-150F |
WRE 85-150F |
| DN, мм |
40 |
50 |
65 |
80 |
| L1, мм |
220 |
280 |
340 |
320 |
| L2, мм |
65 |
72 |
80 |
100 |
| L3, мм |
248 |
250 |
257 |
257 |
| L4, мм |
180 |
180 |
180 |
180 |
| L5, мм |
77 |
91 |
104 |
105 |
|

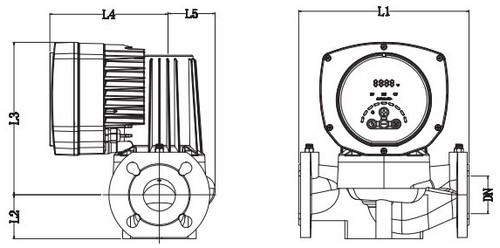

Эскиз габаритов и размеров насосов циркуляционных Wellmix WRE 40-100F,
50-120F, 65-150F, 80-150F
|
Габариты и размеры насосов циркуляционных Wellmix WRE
40-120F, 65-120F:
| Модель |
WRE 40-120F |
WRE 65-120F |
| L, мм |
250 |
340 |
| A, мм |
301 |
318 |
| B, мм |
236 |
244 |
| C, мм |
219 |
219 |
| D1, мм |
100 |
130 |
| D2, мм |
110 |
145 |
| D3, мм |
14 |
14 |
| D4, мм |
19 |
19 |
| D5, мм |
150 |
185 |
|

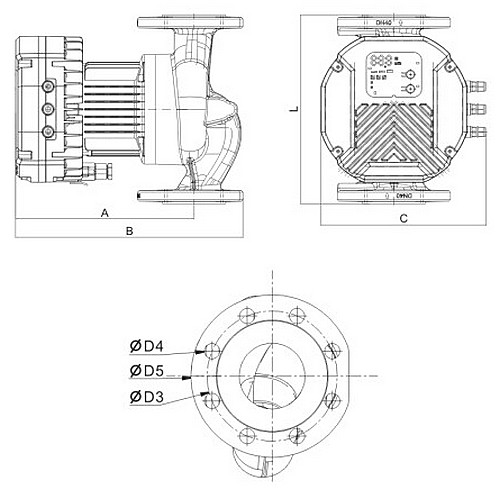

Эскиз габаритов и размеров насосов циркуляционных Wellmix WRE 40-120F,
65-120F
|
Деталировка насосов циркуляционных Wellmix WRE 32-120F:
| № п/п |
Детали |
| 1 |
Выходной патрубок |
| 2 |
Корпус насоса |
| 3 |
Входной патрубок |
| 4 |
Двигатель |
| 5 |
Электронный блок управления |
| 6 |
Подключение кабеля PWM (ШИМ) |
| 7 |
Подключение кабеля электропитания |
|

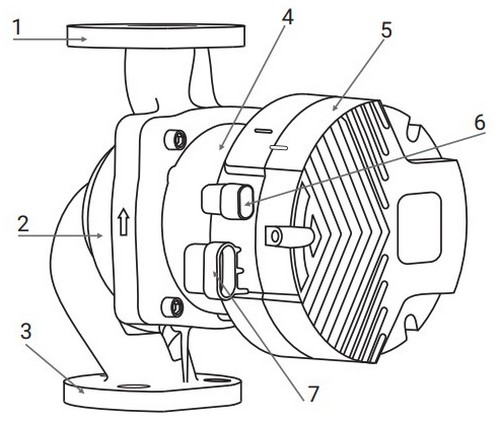

Эскиз деталировки насосов циркуляционных Wellmix WRE 32-120F
|
Деталировка насосов циркуляционных Wellmix WRE 40-100F,
50-120F, 65-150F, 80-150F:
| № п/п |
Детали |
| 1 |
Электронный блок управления насосом |
| 2 |
Двигатель |
| 3 |
Патрубки насоса |
| 4 |
«Улитка» насоса |
|

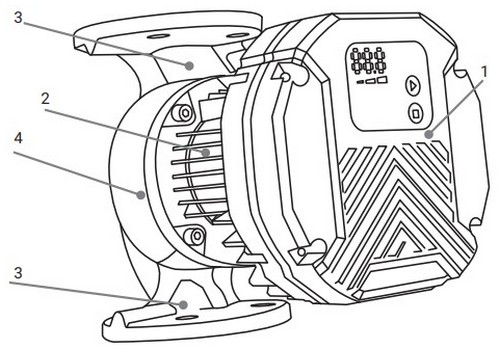

Эскиз деталировки насосов циркуляционных Wellmix WRE 40-100F, 50-120F,
65-150F, 80-150F
|
