Насосы циркуляционные Wellmix TG поверхностные, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность

Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Основные технические характеристики насосов циркуляционных Wellmix TG поверхностных, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин:

Наименование	Значение
Тип оборудования	насос
Вид насоса	циркуляционный
Конструкция насоса	ИН-Лайн
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Положение	вертикальный
Напряжение питания	380В
Частота	50 Гц
Качество воды	чистая
Минимальная температура перекачиваемой среды	-20 °C
Максимальная температура перекачиваемой среды	120 °C
Температура окружающей среды	до +50°C
Бренд	Wellmix
Страна производитель	Китай

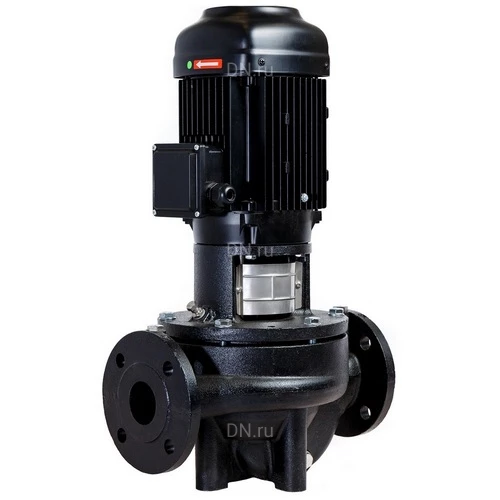

Насосы циркуляционные Wellmix TG поверхностные, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин

Габариты и размеры насосов циркуляционных Wellmix TG поверхностных, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин:

Модель	D, мм	B1, мм	B2, мм	B3, мм	B4, мм	B5, мм	H1, мм	H2, мм	L1, мм	L2, мм	d1, мм	d2, мм	d3, мм	d4, мм	n-ød5, шт-мм
TG 32-18/2 BQQE	158	148	135	115	115	144	100	511	340	170	32	68	100	140	4-ø18
TG 32-18/2T BQQE	158	148	135	115	115	144	100	511	340	170	32	68	100	140	4-ø18
TG 32-21/2 BQQE	158	148	135	115	115	144	100	511	340	170	32	68	100	140	4-ø18
TG 32-21/2T BQQE	158	148	135	115	115	144	100	511	340	170	32	68	100	140	4-ø18
TG 32-25/2 BQQE	172	166	144	115	115	144	100	565	340	170	32	68	100	140	4-ø18
TG 32-25/2T BQQE	172	166	144	115	115	144	100	565	340	170	32	68	100	140	4-ø18
TG 32-32/2T BQQE	172	166	144	115	115	144	100	585	340	170	32	68	100	140	4-ø18
TG 32-38/2T BQQE	220	210	170	127	125	144	100	628	440	220	32	68	100	140	4-ø18
TG 32-50/2T BQQE	260	255	188	127	125	144	100	734	440	220	32	68	100	140	4-ø18
TG 40-16/2 BQQE	158	148	135	95	95	120	68	474	320	160	40	80	110	150	4-ø18
TG 40-16/2T BQQE	158	148	135	95	95	120	68	474	320	160	40	80	110	150	4-ø18
TG 40-18/2 BQQE	172	166	144	113	95	144	100	567	340	170	40	80	110	150	4-ø18
TG 40-18/2T BQQE	172	166	144	113	95	144	100	567	340	170	40	80	110	150	4-ø18
TG 40-20/2 BQQE	158	148	135	95	95	120	68	474	320	160	40	80	110	150	4-ø18
TG 40-20/2T BQQE	158	148	135	95	95	120	68	474	320	160	40	80	110	150	4-ø18
TG 40-25/2T BQQE	172	166	144	125	115	144	100	587	340	170	40	80	110	150	4-ø18
TG 40-30/2T BQQE	220	210	170	125	115	144	100	633	340	170	40	80	110	150	4-ø18
TG 40-36/2T BQQE	260	255	188	137	125	144	110	742	440	220	40	80	110	150	4-ø18
TG 40-48/2T BQQE	260	255	188	137	125	144	110	742	440	220	40	80	110	150	4-ø18
TG 50-12/2 BQQE	158	148	135	121	115	144	115	513	340	170	50	90	125	165	4-ø18
TG 50-12/2T BQQE	158	148	135	121	115	144	115	513	340	170	50	90	125	165	4-ø18
TG 50-15/2 BQQE	158	148	135	121	115	144	115	513	340	170	50	90	125	165	4-ø18
TG 50-15/2T BQQE	158	148	135	121	115	144	115	513	340	170	50	90	125	165	4-ø18
TG 50-18/2 BQQE	172	166	144	121	115	144	115	567	340	170	50	90	125	165	4-ø18
TG 50-18/2T BQQE	172	166	144	121	115	144	115	567	340	170	50	90	125	165	4-ø18
TG 50-24/2T BQQE	172	166	144	121	115	144	115	587	340	170	50	90	125	165	4-ø18
TG 50-28/2T BQQE	220	210	170	129	115	144	115	636	340	170	50	90	125	165	4-ø18
TG 50-35/2T BQQE	260	255	188	129	115	144	115	742	340	170	50	90	125	165	4-ø18
TG 50-40/2T BQQE	260	255	188	171	163	144	115	729	440	220	50	90	125	165	4-ø18
TG 50-50/2T BQQE	350	313	255	171	163	144	115	866	440	220	50	90	125	165	4-ø18
TG 50-60/2T BQQE	350	313	255	171	163	144	115	866	440	220	50	90	125	165	4-ø18
TG 50-70/2T BQQE	350	313	255	171	163	144	115	910	440	220	50	90	125	165	4-ø18
TG 65-15/2 BQQE	172	166	144	146	122	144	105	576	360	180	65	110	145	185	4-ø18
TG 65-15/2T BQQE	172	166	144	146	122	144	105	576	360	180	65	110	145	185	4-ø18
TG 65-19/2T BQQE	172	166	144	146	122	144	105	596	360	180	65	110	145	185	4-ø18
TG 65-22/2T BQQE	220	210	170	146	122	144	105	642	360	180	65	110	145	185	4-ø18
TG 65-30/2T BQQE	260	255	188	146	122	144	105	748	360	180	65	110	145	185	4-ø18
TG 65-34/2T BQQE	260	255	188	146	122	144	105	748	360	180	65	110	145	185	4-ø18
TG 65-40/2T BQQE	350	313	255	179	163	144	125	888	475	238	65	110	145	185	4-ø18
TG 65-50/2T BQQE	350	313	255	179	163	144	125	888	475	238	65	110	145	185	4-ø18
TG 65-61/2T BQQE	350	313	255	179	163	144	125	932	475	238	65	110	145	185	4-ø18
TG 80-13/2T BQQE	172	166	144	140	117	160	97	618	450	225	80	130	160	200	8-ø18
TG 80-18/2T BQQE	220	210	170	140	117	160	97	664	450	225	80	130	160	200	8-ø18
TG 80-22/2T BQQE	260	255	188	140	117	160	97	770	450	225	80	130	160	200	8-ø18
TG 80-28/2T BQQE	260	255	188	140	117	160	97	770	450	225	80	130	160	200	8-ø18
TG 80-30/2T BQQE	350	313	255	184	163	144	115	897	500	250	80	130	160	200	8-ø18
TG 80-38/2T BQQE	350	313	255	184	163	144	115	897	500	250	80	130	160	200	8-ø18
TG 80-47/2T BQQE	350	313	255	184	163	144	115	941	500	250	80	130	160	200	8-ø18
TG 80-54/2T BQQE	350	356	270	184	163	144	115	901	500	250	80	130	160	200	8-ø18
TG 100-9/2 BQQE	172	166	144	136	101	160	105	576	450	225	100	150	180	220	8-ø18
TG 100-9/2T BQQE	172	166	144	136	101	160	105	576	450	225	100	150	180	220	8-ø18
TG 100-15/2T BQQE	220	210	170	136	101	160	105	642	450	225	100	150	180	220	8-ø18
TG 100-17/2T BQQE	260	255	188	150	120	144	140	788	500	250	100	150	180	220	8-ø18
TG 100-22/2T BQQE	260	255	188	150	120	144	140	788	550	250	100	150	180	220	8-ø18
TG 100-27/2T BQQE	350	313	255	151	121	144	140	910	550	275	100	150	180	220	8-ø18
TG 100-33/2T BQQE	350	313	255	151	121	144	140	910	550	275	100	150	180	220	8-ø18
TG 100-40/2T BQQE	350	313	255	181	148	230	140	954	550	275	100	150	180	220	8-ø18

Эскиз габаритов и размеров насосов циркуляционных Wellmix TG поверхностных, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин

Деталировка насосов циркуляционных Wellmix TG поверхностных, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин:

№ п/п	Деталь	Материал
1	Корпус насоса	Чугун НТ200
2	Рабочее колесо	Чугун НТ200
3	Торцевое уплотнение	BQQE
4	Фонарь	Чугун НТ200
5	Защитный кожух	Нержавеющая сталь AISI304
6	Вал	Сталь 45
7	Пробка для выпуска воздуха	Нержавеющая сталь AISI304
8	Уплотнение	EPDM
9	Пробка	Нержавеющая сталь AISI304

Эскиз деталировки насосов циркуляционных Wellmix TG поверхностных, корпус - чугун EN-JL 1030, мощность - 1.1-22кВт, напор - 9-70м, производительность - 133-1667л/мин
