Исполнение насоса с «мокрым ротором», ротор двигателя в процессе работы омывается перекачиваемой жидкостью. Насос оснащен двигателем с постоянными магнитами и встроенным интеллектуальным преобразователем частоты, обеспечивающим согласование производительности насоса с фактической потребностью системы. Насос имеет множество режимов работы на выбор, которые могут удовлетворить различные потребности. Насос обладает низким уровнем шума и высоким классом энергоэффективности. Циркуляционные насосы серии WRE предназначены для обеспечения принудительной циркуляции теплоносителя в системах радиаторного отопления и системах отопления типа «теплый пол».
|
Основные технические характеристики насосов циркуляционных Wellmix WRE-B поверхностных, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В:
| Наименование |
Значение |
| Тип оборудования |
насос |
| Вид насоса |
циркуляционный |
| Назначение |
водяной |
| Сегмент |
бытовой, промышленный |
| Пожарный |
нет |
| Положение |
горизонтальный |
| Напряжение питания |
220В |
| Частота |
50 Гц |
| Качество воды |
чистая |
| Минимальная температура перекачиваемой среды |
2 °C |
| Максимальная температура перекачиваемой среды |
110 °C |
| Температура окружающей среды |
от 0°C до +40°C |
| Бренд |
Wellmix |
| Страна производитель |
Китай |
|

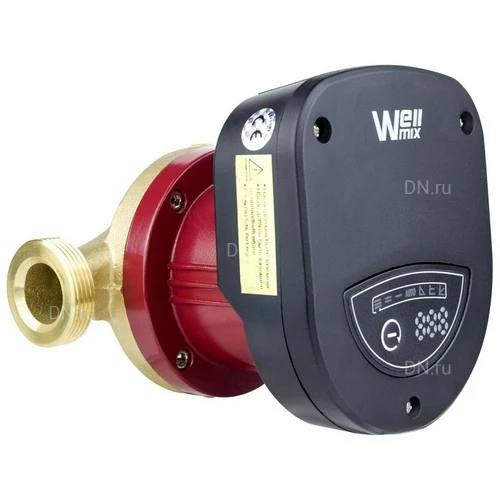

Насосы циркуляционные Wellmix WRE-B поверхностные, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В
|
Габариты и размеры насосов циркуляционных Wellmix WRE-B поверхностных, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В:
| Модель |
G, дюйм |
L, мм |
H1, мм |
H2, мм |
B1, мм |
| WRE 25-120/180B |
1 1/2″ |
180 |
185 |
54 |
155 |
| WRE 32-120/180B |
2″ |
180 |
185 |
54 |
155 |
|

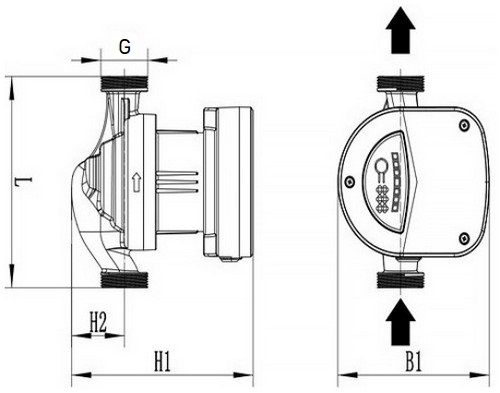

Эскиз габаритов и размеров насосов циркуляционных Wellmix WRE-B поверхностных, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В
|
Деталировка насосов циркуляционных Wellmix WRE-B поверхностных, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В:
| № п/п |
Детали |
| 1 |
Крышка клеммной коробки |
| 2 |
Панель |
| 3 |
Плата |
| 4 |
Клеммная коробка |
| 5 |
Корпус двигателя |
| 6 |
Винты |
| 7 |
Клеммное соединение обмотки |
| 8 |
Верхняя защита обмотки |
| 9 |
Статор |
| 10 |
Нижняя защита обмотки |
| 11 |
Болт воздухоотводчика |
| 12 |
Стакан ротора |
| 13 |
Уплотнительное кольцо |
| 14 |
Винты |
| 15 |
Нижний подшипник |
| 16 |
Ротор |
| 17 |
Верхний подшипник |
| 18 |
Защитная крышка |
| 19 |
Рабочее колесо |
| 20 |
Фиксирующее кольцо |
| 21 |
Корпус насоса |
|

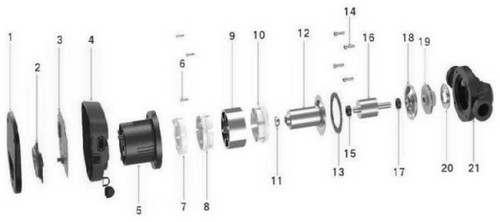

Эскиз деталировки насосов циркуляционных Wellmix WRE-B поверхностных, корпус - латунь, мощность - 0.178кВт, напор - 12м, производительность - 125-142л/мин, 220В
|
