Серия ЦНВ — циркуляционные «ин-лайн» насосы с сухим ротором, для перекачивания холодной и горячей воды без твёрдых и абразивных включений, пропилен и этиленгликолевых смесей. Циркуляционные насосы «Гранпамп» — это центробежные одноступенчатые насосы с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др. Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата. Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.
|
Основные технические характеристики насосов циркуляционных ГРАНПАМП ЦНВ 32 поверхностных, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В:
| Наименование |
Значение |
| Тип оборудования |
насос |
| Вид насоса |
циркуляционный |
| Конструкция насоса |
ИН-Лайн |
| Назначение |
водяной |
| Сегмент |
бытовой, промышленный |
| Пожарный |
нет |
| Положение |
вертикальный |
| Частота вращения |
2900 об/мин |
| Напряжение питания |
380В |
| Количество фаз |
3 |
| Частота |
50 Гц |
| Класс энергоэффективности |
IE2 |
| Качество воды |
чистая |
| Температура окружающей среды |
до +40°C |
| Бренд |
ГРАНПАМП |
| Страна производитель |
Россия |
|
Насосы циркуляционные ГРАНПАМП ЦНВ 32 поверхностные, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В
|
Габариты и размеры насосов циркуляционных ГРАНПАМП ЦНВ 32 поверхностных, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В:
| Модель |
32-4-0.37/2-E |
32-8-0.37/2-E |
32-16-1.1/2 |
32-21-1.5/2 |
32-26-2.2/2-E |
32-31-3/2-E |
32-40-4/2-E |
32-50-5.5/2-E |
| L1, мм |
220 |
220 |
340 |
340 |
340 |
340 |
440 |
440 |
| L2, мм |
175 |
175 |
247.5 |
250.5 |
250.5 |
246 |
262 |
273.5 |
| H, мм |
386 |
386 |
568.5 |
618.5 |
618.5 |
641 |
699 |
785 |
| H1, мм |
68 |
68 |
130 |
130 |
130 |
130 |
135 |
135 |
| H2, мм |
104.5 |
104.5 |
171 |
171 |
171 |
171 |
166 |
151 |
| B1, мм |
75 |
75 |
123 |
123 |
123 |
123 |
131 |
131 |
| B2, мм |
70 |
70 |
123 |
123 |
123 |
123 |
131 |
131 |
| P, мм |
105 |
105 |
120 |
140 |
140 |
160 |
Ф160 |
Ф200 |
| AD, мм |
105 |
105 |
124.5 |
127.5 |
127.5 |
119.5 |
143 |
175 |
| AC, мм |
130 |
130 |
150 |
164 |
164 |
186 |
210 |
254 |
|

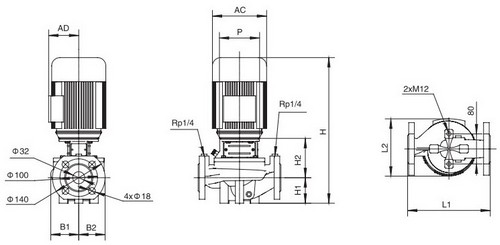

Эскиз габаритов и размеров насосов циркуляционных ГРАНПАМП ЦНВ 32 поверхностных, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В
|
Деталировка насосов циркуляционных ГРАНПАМП ЦНВ 32 поверхностных, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В:
| № п/п |
Детали |
Материал |
| 1 |
Корпус насоса |
Чугун |
| 2 |
Рабочее колесо |
Чугун |
| 3 |
Механическое уплотнение |
Car/SiC |
| 4 |
Вал насоса |
Нержавеющая сталь |
| 5 |
Зажимное кольцо |
Сталь |
| 6 |
Основание двигателя |
Чугун |
| 7 |
Электродвигатель |
- |
|
Эскиз деталировки насосов циркуляционных ГРАНПАМП ЦНВ 32 поверхностных, корпус - чугун, мощность - 0.37-5.5кВт, напор - 4-50м, производительность - 125-333л/мин, 380В
|
