Серия ЦНВ — циркуляционные «ин-лайн» насосы с сухим ротором, для перекачивания холодной и горячей воды без твёрдых и абразивных включений, пропилен и этиленгликолевых смесей. Циркуляционные насосы «Гранпамп» — это центробежные одноступенчатые насосы с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др. Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата. Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.
|
Основные технические характеристики насосов циркуляционных ГРАНПАМП ЦНВ 250 поверхностных, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В:
| Наименование |
Значение |
| Тип оборудования |
насос |
| Вид насоса |
циркуляционный |
| Конструкция насоса |
ИН-Лайн |
| Назначение |
водяной |
| Сегмент |
бытовой, промышленный |
| Пожарный |
нет |
| Положение |
вертикальный |
| Частота вращения |
1480 об/мин |
| Напряжение питания |
380В |
| Количество фаз |
3 |
| Частота |
50 Гц |
| Класс энергоэффективности |
IE2 |
| Качество воды |
чистая |
| Минимальная температура перекачиваемой среды |
0 °C |
| Максимальная температура перекачиваемой среды |
120 °C |
| Температура окружающей среды |
до +40°C |
| Бренд |
ГРАНПАМП |
| Страна производитель |
Россия |
|
Насосы циркуляционные ГРАНПАМП ЦНВ 250 поверхностные, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В
|
Габариты и размеры насосов циркуляционных ГРАНПАМП ЦНВ 250 поверхностных, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В:
| Модель |
250-37-75/4-Е PN10 |
250-40-110/4-Е PN10 |
250-44-90/4-Е PN10 |
250-50-132/4-Е PN10 |
250-50-110/4-Е PN10 PN10 |
| L1, мм |
1200 |
1200 |
1200 |
1200 |
1200 |
| L2, мм |
727 |
860 |
727 |
860 |
860 |
| H, мм |
1523 |
1808 |
1573 |
1876 |
1808 |
| H1, мм |
375 |
375 |
375 |
375 |
375 |
| H2, мм |
303 |
333 |
303 |
333 |
333 |
| B1, мм |
361 |
361 |
361 |
361 |
361 |
| B2, мм |
317 |
317 |
317 |
317 |
317 |
| P, мм |
550 |
Ф660 |
550 |
Ф660 |
660 |
| AD, мм |
410 |
635 |
410 |
635 |
530 |
| AC, мм |
580 |
645 |
580 |
645 |
645 |
|

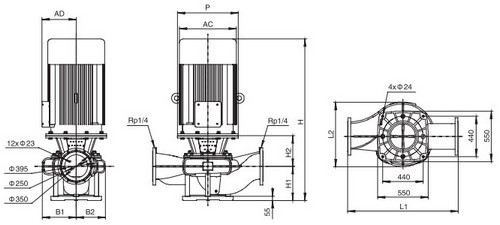

Эскиз габаритов и размеров насосов циркуляционных ГРАНПАМП ЦНВ 250 поверхностных, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В
|
Деталировка насосов циркуляционных ГРАНПАМП ЦНВ 250 поверхностных, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В:
| № п/п |
Детали |
Материал |
| 1 |
Корпус насоса |
Чугун |
| 2 |
Рабочее колесо |
Чугун |
| 3 |
Механическое уплотнение |
Car/SiC |
| 4 |
Вал насоса |
Нержавеющая сталь |
| 5 |
Зажимное кольцо |
Сталь |
| 6 |
Основание двигателя |
Чугун |
| 7 |
Электродвигатель |
- |
|
Эскиз деталировки насосов циркуляционных ГРАНПАМП ЦНВ 250 поверхностных, корпус - чугун, мощность - 75-132кВт, напор - 37-50м, производительность - 7667-10500л/мин, 380В
|
