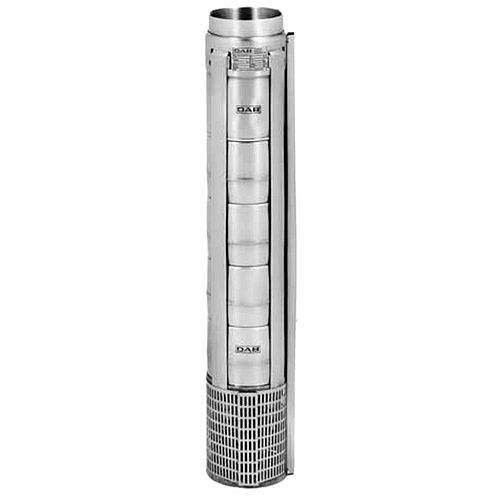

Гидравлические части насосов DAB SS10A погружных, корпус - нержавеющая сталь, мощность - 15-190кВт, напор - 29-387м, производительность

Гидравлические части в скважинных насосах играют ключевую роль в обеспечении эффективного и надежного подъема воды из скважины. Функции гидравлических частей: создание напора и расхода; защита от перегрузок; минимизация потерь энергии.

Основные технические характеристики гидравлических частей насосов DAB SS10A:

Параметр	Значение
Тип насоса	комплектующие
Назначение	водяной
Сегмент	промышленный
Пожарный	Да
Положение	вертикальный, горизонтальный
Материал корпуса	нержавеющая сталь
Материал вала	нержавеющая сталь
Качество воды	чистая
Минимальная температура перекачиваемой среды	0 °C
Максимальная температура перекачиваемой среды	30 °C
Бренд	DAB
Страна производитель	Италия

Гидравлические части насосов DAB SS10A погружных, корпус - нержавеющая сталь, мощность - 15-190кВт, напор - 29-387м, производительность - 4833л/мин

Габаритные и установочные размеры гидравлических частей насосов DAB SS10A:

Модель	значение, мм
Модель	L1	D	D1
SS10A 01.B1	794	141	247
SS10A 01	794	141	247
SS10A 02.B2	970	141	247
SS10A 02	970	141	247
SS10A 03.B3	1147	192	247
SS10A 03.B1	1147	192	247
SS10A 03	1147	192	247
SS10A 04.B2	1323	192	247
SS10A 04	1323	192	247
SS10A 05	1499	192	247
SS10A 06	1675	192	247
SS10A 07	1851	232	247
SS10A 08	2028	232	247
SS10A 09	2204	232	247
SS10A 10	2380	232	247

Эскиз размеров гидравлических частей насосов DAB SS10A

Материалы гидравлических частей насосов DAB SS10A:

№	Наименование	Материал
1	Всасывающий корпус	Нержавеющая сталь (AISI 304L)
2	Фильтр	Нержавеющая сталь (AISI 304L)
3	Уплотнительное кольцо всасывающего корпуса	Бронза (ASTM B145-4A)
4	Бронзовый вал	Нержавеющая сталь (AISI 420)
5	Зажимная конусная втулка	Нержавеющая сталь
6	Уплотнительное кольцо рабочего колеса	Нержавеющая сталь (AISI 304)
7	Рабочее колесо	Нержавеющая сталь (AISI 304L)
8	Диффузор	Нержавеющая сталь (AISI 304L)
9	Резиновый подшипник	Резина
10	Уплотнительное кольцо диффузора	Резина
11	Гайка стопорного колеса	Нержавеющая сталь (AISI 304L)
12	Подшипник	Резина
13	Блокиратор вала	Бронза (ASTM B145-4A)
14	Клапан	Нержавеющая сталь (AISI 304)
15	Нагнетательный корпус	Нержавеющая сталь (AISI 304)
16	Поперечная рулевая тяга	Нержавеющая сталь (AISI 304L)
17	Манжета кабеля	Нержавеющая сталь (AISI 304)
18	Гайка поперечной рулевой тяги	Нержавеющая сталь (AISI 303)
19	Фирменная табличка	Нержавеющая сталь (AISI 304)

Эскиз материалов гидравлических частей насосов DAB SS10A
