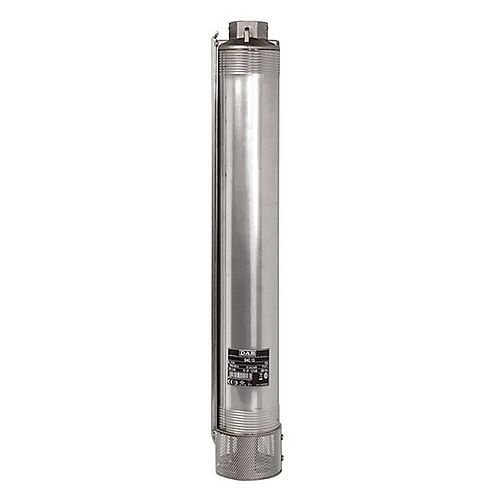

Гидравлические части насосов DAB S4 2″ погружных, корпус - нержавеющая сталь, мощность - 0.75-7.5кВт, напор - 25-275м, производительность

Гидравлические части в скважинных насосах играют ключевую роль в обеспечении эффективного и надежного подъема воды из скважины. Функции гидравлических частей: создание напора и расхода; защита от перегрузок; минимизация потерь энергии.

Основные технические характеристики гидравлических частей насосов DAB S4 2″:

Параметр	Значение
Тип насоса	комплектующие
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Тип присоединения	муфтовый (резьбовой)
Положение	вертикальный, горизонтальный
Материал корпуса	нержавеющая сталь
Материал вала	нержавеющая сталь
Степень защиты корпуса	IP68
Перекачиваемая среда	вода
Качество воды	чистая
Минимальная температура перекачиваемой среды	0 °C
Максимальная температура перекачиваемой среды	40 °C
Бренд	DAB
Страна производитель	Италия

Гидравлические части насосов DAB S4 2″ погружных, корпус - нержавеющая сталь, мощность - 0.75-7.5кВт, напор - 25-275м, производительность - 180-367л/мин

Габаритные и установочные размеры гидравлических частей насосов DAB S4 2″:

Модель	значение, мм		DNM, дюйм
Модель	Ø	H	DNM, дюйм
8/4	99	335	2
8/6	99	401	2
8/8	99	467	2
8/13	99	632	2
8/17	99	764	2
8/23	99	945	2
8/32	99	1224	2
8/43	99	1602	2
12/5	99	463	2
12/8	99	619	2
12/11	99	776	2
12/15	99	1011	2
12/20	99	1271	2
12/27	99	1672	2
12/36	99	2140	2
16/5	99	543	2
16/8	99	747	2
16/11	99	979	2
16/15	99	1251	2
16/20	99	1628	2
16/28	99	2172	2

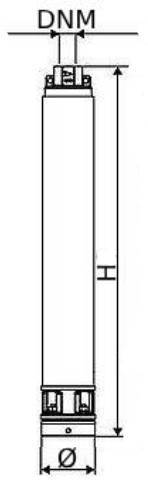

Эскиз размеров гидравлических частей насосов DAB S4 2″

Материалы гидравлических частей насосов DAB S4 2″:

№	Наименование		Материал
1	Нижняя опора		Прецизионная литая сталь AISI304
3	Корпус ступени	S4 1/13-27 S4 2-8/... до 20 ступеней	Технополимер + износное кольцо из нержавеющей стали
		S4 1/48 S4 2-8/...свыше 20 ступеней S4 12/... S4 16/...	Нержавеющая сталь AISI 304
4	Рабочее колесо		Технополимер
5	Диффузор		Технополимер
6	Внешняя муфта		Нержавеющая сталь AISI 304
7	Упорный подшипник		Нержавеющая сталь AISI 304
8	Втулка вала		Нержавеющая сталь AISI 304
9	Неразъемный подшипник		Резина - ТПУ
10	Верхняя опора		Технополимер
11a	Односторонний клапан	S4 1/13-27 S4 2-6/... до 20 ступеней S4 8/5-21 S4 12-16/...до 13 ступеней	Технополимер
11b		S4 1/48 S4 2-6/...свыше 20 ступеней S4 8/27-50 S4 12-16/...свыше 13 ступеней	Нержавеющая сталь AISI 304 + резина БНК
12	Канал подачи		Прецизионная литая сталь AISI304
13	Оболочка кабеля		Нержавеющая сталь AISI 304
14	Промежуточная втулка вала		Нержавеющая сталь AISI 304
15	Вал с муфтой		Нержавеющая сталь AISI 420
16	Фильтр		Нержавеющая сталь AISI 304

Эскиз материалов гидравлических частей насосов DAB S4 2″
