Гидравлические части насосов DAB SMC10 320 погружных, корпус - чугун, мощность - 22-190кВт, напор - 34-253.5м, производительность - 6000-7000л/мин

Гидравлические части в скважинных насосах играют ключевую роль в обеспечении эффективного и надежного подъема воды из скважины. Функции гидравлических частей: создание напора и расхода; защита от перегрузок; минимизация потерь энергии.

Основные технические характеристики гидравлических частей насосов DAB SMC10 320:

Параметр Значение
Тип насоса комплектующие
Назначение водяной
Сегмент промышленный
Пожарный Да
Положение вертикальный, горизонтальный
Материал корпуса чугун
Материал вала нержавеющая сталь
Качество воды чистая
Максимальная температура окружающей среды 30 °C
Бренд DAB
Страна производитель Италия
Гидравлические части насосов DAB SMC10 320 погружных, корпус - чугун, мощность - 22-190кВт, напор - 34-253.5м, производительность - 6000-7000л/мин

Гидравлические части насосов DAB SMC10 320 погружных, корпус - чугун, мощность - 22-190кВт, напор - 34-253.5м, производительность - 6000-7000л/мин

Габаритные и установочные размеры гидравлических частей насосов DAB SMC10 320:

Модель значение, мм
L1 D D1
320/1O 703 141 247
320/1M 703 141 247
320/1F 703 141 247
320/1D 703 141 247
320/1B 703 141 249
320/2P 898 192 249
320/2N 898 192 249
320/2M 898 192 249
320/2H 898 192 249
320/2D 898 192 249
320/3I 1177 192 249
320/3C 1177 192 249
320/4G 1372 192 249
320/4B 1372 232 249
320/5L 1568 232 249
320/5E 1568 232 249
320/6G 1763 232 249
320/7L 1959 232 249
Гидравлические части насосов DAB SMC10 320 погружных, корпус - чугун, мощность - 22-190кВт, напор - 34-253.5м, производительность - 6000-7000л/мин

Эскиз размеров гидравлических частей насосов DAB SMC10 320

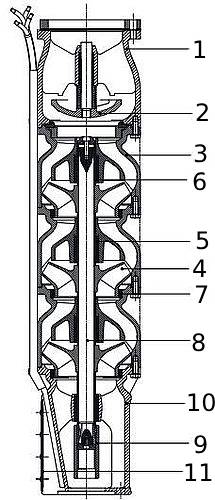

Материалы гидравлических частей насосов DAB SMC10 320:

Наименование Материал
1 Нагнетательный корпус Чугун + электрофорез
2 Односторонний клапан Чугун + электрофорез
3 Диффузор Чугун + электрофорез
4 Рабочее колесо Нержавеющая сталь марки AISI 304
5 Направляющий подшипник Резина
6 Вкладыш Хромированная латунь
7 Уплотнительное кольцо Резина
8 Вал насоса Нержавеющая сталь
9 Труба Нержавеющая сталь
10 Всасывающий корпус Чугун + электрофорез
11 Решетка фильтра Нержавеющая сталь
Гидравлические части насосов DAB SMC10 320 погружных, корпус - чугун, мощность - 22-190кВт, напор - 34-253.5м, производительность - 6000-7000л/мин

Эскиз материалов гидравлических частей насосов DAB SMC10 320
