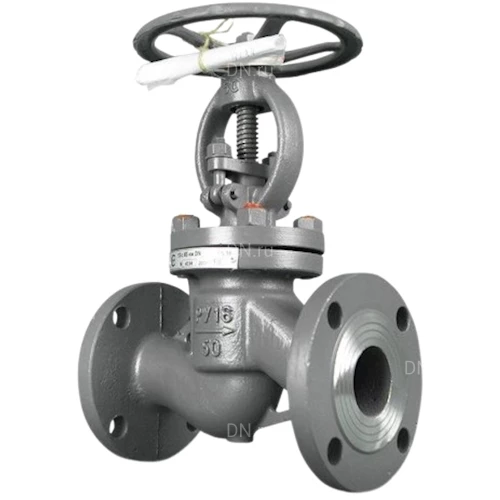

Клапаны запорные ТехГидроМаш 15нж65нж Ду15-150 Ру16, корпус - нержавеющая сталь 12Х18Н9ТЛ, присоединение - фланцевое, класс герметичности - А, управление

Клапаны запорные ТехГидроМаш 15нж65нж Ду15-150 Ру16, корпус - нержавеющая сталь 12Х18Н9ТЛ, присоединение - фланцевое, класс герметичности - А, управление - штурвал – для установки на трубопроводах в качестве запорного устройства. Рабочая среда: вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам.

Общие параметры клапанов запорных ТехГидроМаш 15нж65нж Ду15-150 Ру16:

Страна производитель	Россия
Бренд	ТехГидроМаш
Применение	водоснабжение, теплоснабжение
Давление номинальное, PN	16 бар
Материал корпуса	Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
Материал запорного органа	нержавеющая сталь 12Х18Н9ТЛ
Тип присоединения	фланцевый
Среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Клапаны запорные ТехГидроМаш 15нж65нж Ду15-150 Ру16, корпус - нержавеющая сталь 12Х18Н9ТЛ, присоединение - фланцевое, класс герметичности - А, управление - штурвал

Габаритные и установочные размеры клапанов запорных ТехГидроМаш 15нж65нж Ду15-150 Ру16:

PN, бар	DN, мм	Размеры, мм										n, шт
PN, бар	DN, мм	D	D1	D2	D3	D4	D5	H	L	b	d	n, шт
16	15	28	40	47	65	95	160	135	130	12	14	4
16	20	35	51	58	75	105	160	135	150	12	14	4
16	25	42	58	63	85	115	160	145	160	12	14	4
16	32	50	66	78	100	135	160	145	180	14	18	4
16	40	60	76	88	110	145	160	145	200	14	18	4
16	50	72	88	102	125	160	160	260	230	14	18	4
16	65	94	110	122	145	180	180	320	290	15	18	4
16	80	105	121	133	160	195	240	340	310	17	18	4
16	100	128	150	158	180	215	400	490	350	17	18	8
16	125	154	176	184	210	245	400	500	400	19	18	8
16	150	182	204	212	240	280	400	505	480	21	22	8

Эскиз габаритных размеров клапанов запорных ТехГидроМаш 15нж65нж Ду15-150 Ру16

Деталировка клапанов запорных ТехГидроМаш 15нж65нж Ду15-150 Ру16:

№	Наименование детали	Материал
1	Кольцо золотника фторопластовое (присутствует только но 15с65п. 15нж65п1.15с22п и 15нж22п1)
2	Прокладка	Графлекс
3	Шайба
4	Гайка
5	Шпилька
6	Втулка резьбовая (сальник)
7	Втулка ходовая
8	Шайба
9	Гайка
10	Маховик
11	Крышка	12Х18Н9ТЛ
12	Кольцо поднабивочное
13	Уплотнительная набивка сальниковой камеры	Графит
14	Шпиндель	12Х18Н9ТЛ
15	Золотник	12Х18Н9ТЛ
16	Штифт
17	Корпус	12Х18Н9ТЛ
