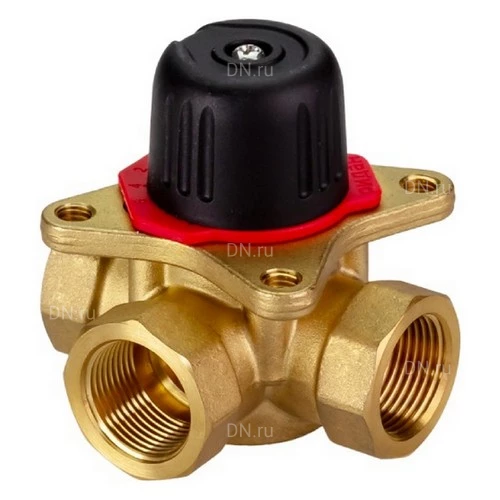

Клапаны регулирующие трехходовые Ридан HRB-3R Ду15-50 Ру10 поворотные, муфтовые, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Клапан регулирующий поворотный серии HRB-3R предназначен для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан и нет необходимости в обеспечении точных характеристик регулирования. Клапан HRB-3R можно использовать совместно с редукторным электрическим приводом AMB-162R аналогового или 3-позиционного типа.

Основные технические характеристики клапанов регулирующих трехходовых Ридан HRB-3R Ду15-50 Ру10 поворотных, муфтовых, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C:

Наименование Значение
Давление номинальное PN, бар 10
Тип присоединения муфтовый (резьбовой)
Тип клапана Регулирующий
Тип регулятора регулирующий клапан
Тип регулирующего клапана трехходовой
Применение теплоснабжение
Минимальная температура рабочей среды, °C -10
Максимальная температура рабочей среды, °C 110
Среда вода, гликоль
Срок службы, лет 10
Бренд Ридан
Страна производитель Китай
Клапаны регулирующие трехходовые Ридан HRB-3R Ду15-50 Ру10 поворотные, муфтовые, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Клапаны регулирующие трехходовые Ридан HRB-3R Ду15-50 Ру10 поворотные, муфтовые, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Габариты и размеры клапанов регулирующих трехходовых Ридан HRB-3R Ду15-50 Ру10 поворотных, муфтовых, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C:

Модель T, дюйм L, мм H, мм H1, мм H2, мм
Ду15 1/2″ 80 63 28.5 28
Ду20 3/4″ 80 63 28.5 28
Ду32 1 1/4″ 90 67 32 28
Ду40 1 1/2″ 115 73 39 28
Ду50 2″ 125 73 39 28
Клапаны регулирующие трехходовые Ридан HRB-3R Ду15-50 Ру10 поворотные, муфтовые, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Эскиз габаритов и размеров клапанов регулирующих трехходовых Ридан HRB-3R Ду15-50 Ру10 поворотных, муфтовых, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Таблица деталировки клапанов регулирующих трехходовых Ридан HRB-3R Ду15-50 Ру10 поворотных, муфтовых, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C:

№ п/п Детали Материал
1 Корпус клапана Латунь EN 12165 CW617N
2 Затвор, шток клапана и сальниковый блок
3 Рукоятка клапана Нейлон
4 Крышка корпуса клапана
5 Шкала клапана
Клапаны регулирующие трехходовые Ридан HRB-3R Ду15-50 Ру10 поворотные, муфтовые, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C

Эскиз деталировки клапанов регулирующих трехходовых Ридан HRB-3R Ду15-50 Ру10 поворотных, муфтовых, корпус - латунь CW617N, уплотнение - EPDM, Tmax до 110°C
