Клапаны предохранительные DN.ru VR3430M-F Ду25х32/300х400 Ру16 фланцевые, корпус - сталь WCB, уплотнение металл/металл

Клапаны предохранительные предназначены для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Невысокая цена, простота и надежность конструкции делают полноподъемные пружинные клапаны DN.ru оптимальным вариантом для различных инженерных систем и промышленных установок.

Технические данные клапанов предохранительных DN.ru VR3430M-F Ду25х32/300х400 Ру16

Номинальный диаметр DN, мм 25-300 (входной патрубок);
32-400 (выходной патрубок)
Рабочее давление PN,­ бар 16
Диапазоны давлений настройки,­ бар 0,6÷1; 1÷1,6; 1,6÷2,5; 2,5÷4;
4÷6; 6÷8; 8÷10; 10÷13; 13÷16
Допускаемое давление за клапаном,­ бар 16
Температура рабочей­ среды t, ⁰C ≤300
Рабочая среда вода, пар, воздух,­ аммиак, природный газ
Присоединение­ к трубопроводу фланцевое
Материал­ корпуса сталь WCB
Материал­ уплотнения сталь 20Х13
Сферы применения системы отопления и водоснабжения; трубопроводы сжатого воздуха; паровые установки; промышленные трубопроводы

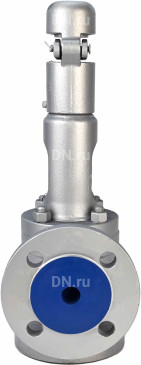

Клапан предохранительный DN.ru VR3430M-F Ду25х32/300х400 Ру16

Весогабаритные параметры клапанов предохранительных DN.ru VR3430M-F Ду25х32/300х400 Ру16

DN ØD1, мм ØD2, мм ØD3, мм b, мм f, мм n-Ød, мм L, мм
25 115 85 65 14 2 4-14 110
32 140 100 78 16 2 4-18 115
40 150 110 85 16 3 4-18 120
50 165 125 100 16 3 4-18 135
65 185 145 120 18 3 4-18 160
80 200 160 135 20 3 8-18 170
100 220 180 155 20 3 8-18 195
125 250 210 185 22 3 8-18 210
150 285 240 210 24 3 8-23 255
200 340 295 265 26 3 12-23 300
250 405 355 320 30 3 12-26 350
300 460 410 375 30 4 12-26 380
DN ’ ØD1 ’, мм ØD2 ’, мм ØD3 ’, мм b ’, мм f ’, мм n-Ød ’, мм L1, мм
32 140 100 78 16 2 4-18 95
40 150 110 85 16 3 4-18 100
50 165 125 100 16 3 4-18 110
65 185 145 120 18 3 4-18 120
80 200 160 135 20 3 8-18 135
100 220 180 155 20 3 8-18 135
125 250 210 185 22 3 8-18 175
150 285 240 210 24 3 8-23 190
200 340 295 265 26 3 12-23 230
250 405 355 320 30 3 12-26 260
300 460 410 375 30 4 12-26 320
400 580 525 485 36 4 16-30 350
Клапаны предохранительные DN.ru VR3430M-F Ду25х32/300х400 Ру16 фланцевые, корпус - сталь WCB, уплотнение металл/металл

Эскиз размеров клапанов предохранительных DN.ru VR3430M-F Ду25х32/300х400 Ру16

DN - DN ’ H, мм Площадь­ пропускного­ канала,­ мм2 Вес, кг
25-32 315 177 11
32-40 315 314 13
40-50 325 491 15
50-65 335 804 20
65-80 420 1256 30
80-100 435 1963 32
100-125 565 3317 60
125-150 640 5024 75
150-200 665 7850 90
200-250 800 12266 160
250-300 975 17663 360
300-400 1170 24041 630

Материалы деталей клапанов предохранительных DN.ru VR3430M-F Ду25х32/300х400 Ру16

№ п/п Наименование детали Материал
1 Корпус сталь WCB
2 Регулировочный винт сталь 20Х13
3 Диск сталь 20Х13
4 Направляющая втулка сталь 20Х13
5 Крышка сталь WCB
6 Пружина сталь 50ХФА
7 Рычаг сталь 20Х13
Клапаны предохранительные DN.ru VR3430M-F Ду25х32/300х400 Ру16 фланцевые, корпус - сталь WCB, уплотнение металл/металл

Эскиз деталировки клапанов предохранительных DN.ru VR3430M-F Ду25х32/300х400 Ру16

Предохранительный клапан DN.ru VR3430M-F – Надёжная защита системы от избыточного давления

Общее описание

Предохранительный клапан DN.ru VR3430M-F – это высококачественное устройство трубопроводной арматуры, разработанное для сброса избыточного давления и защиты инженерных систем. Изделие выполнено с использованием стали WCB, что обеспечивает высокую прочность и долговечность даже в сложных эксплуатационных условиях. Фланцевое соединение гарантирует надежное крепление в трубопроводах, а металлическое уплотнение обеспечивает исключительную герметичность без потерь давления.

Технические характеристики

  • Маркировка: VR3430M-F
  • Соединение: Фланцевое
  • Номинальное давление (PN): Ру16 (16 бар)
  • Диапазон диаметров (DN): от 25 до 300 мм (DN1) и варианты от 32 до 400 мм (DN2)
  • Рабочая температура: до –29°С (в зависимости от условий эксплуатации и рабочей среды)
  • Материал корпуса: Углеродистая сталь WCB (ASTM A216)
  • Тип уплотнения: Металл
  • Рабочие среды: Вода, воздух, пар, масла, нефтепродукты, инертные газы (в зависимости от уплотнения и исполнения клапана)

Принцип работы

При превышении установленного давления в системе предохранительный клапан автоматически открывается, сбрасывая избыточную рабочую среду в атмосферу или специальный отводной трубопровод. После нормализации давления клапан возвращается в закрытое состояние, предотвращая дальнейший сброс

Преимущества и области применения

  • Надёжность и безопасность: Высококачественная сталь WCB и металлическое уплотнение гарантируют, что клапан работает надежно даже при длительной эксплуатации и воздействии агрессивных сред.
  • Стабильность работы системы: Автоматический сброс давления предотвращает аварийные ситуации, защищая насосы, редукторы и другие узлы трубопроводной арматуры.
  • Универсальность применения: Изделие подходит для использования в системах водоснабжения, отопления, пароснабжения и других инженерных установках, где важен контроль за уровнем давления.
  • Простота монтажа: Фланцевое присоединение обеспечивает быстрое и надёжное соединение с трубопроводной арматурой, что сокращает время монтажа и обслуживания.

Как выбрать и заказать

При выборе предохранительного клапана обращайте внимание на диаметр трубопровода, рабочее давление и температурный режим эксплуатации. Для обеспечения максимальной безопасности и эффективности эксплуатации рекомендуется использовать клапаны, которые соответствуют техническим стандартам (ГОСТ) и имеют качественное металлическое уплотнение.
Чтобы купить предохранительный клапан DN.ru, добавьте изделие в корзину на нашем сайте и оформите заказ, указав необходимые параметры. Если у вас возникнут вопросы, свяжитесь с нашими специалистами – мы оперативно ответим и поможем подобрать оптимальное решение для вашей системы.

Оформите заказ сегодня и обеспечьте надежную защиту ваших трубопроводных систем с помощью качественной арматуры DN.ru!

Часто задаваемые вопросы:

Это устройство трубопроводной арматуры, предназначенное для сброса избыточного давления и защиты инженерных систем от перегрузок. Оно автоматически открывается при превышении заданного давления, обеспечивая стабильность работы системы и предотвращая аварийные ситуации.

Клапан работает в диапазоне диаметров от 25 до 300 мм (DN1) и варианты от 32 до 400 мм (DN2), имеет номинальное давление 16 бар и рассчитан на температурный режим до –29°С. Присоединение осуществляется посредством фланцевого соединения, а уплотнение выполнено с использованием металла.

При превышении установленного давления клапан автоматически открывается, сбрасывая избыточное давление в атмосферу или в обратную магистраль. После нормализации давления запорный механизм возвращается в закрытое положение, что обеспечивает защиту оборудования от резких перепадов и гидравлических ударов.

Предохранительные клапаны широко используются в системах водоснабжения, отопления, пароснабжения и теплоснабжения, а также в технологических и промышленных установках. Они защищают трубопроводную арматуру от избыточного давления, предотвращая повреждения насосов, редукторов и других узлов.

Благодаря высокому качеству исполнения и использованию углеродистой стали WCB, клапан обеспечивает надежную защиту систем. В зависимости от среды эксплуатации могут использоваться модели из легированной стали, бронзы, латуни, нержавеющей стали или чугуна. Высокая герметичность металлического уплотнения минимизирует потери давления, а универсальность конструкции позволяет подобрать устройство для любых инженерных систем.

Важно подобрать клапан, соответствующий внутреннему диаметру трубопровода и рабочему давлению вашей системы. Обратите внимание на температурный режим эксплуатации, материал корпуса и тип уплотнения, чтобы устройство обеспечивало надежную защиту от перегрузок в условиях, указанных в нормативных документах (ГОСТ).

Фланцевое присоединение обеспечивает надежное крепление в трубопроводной системе. Монтаж производится с использованием стандартных болтовых соединений. Регулярный контроль уплотнений и крепежных элементов помогает поддерживать стабильную работу системы и сохранить стабильное давление в системе без необходимости использования специального оборудования.

Чтобы купить изделие, выберите нужные параметры (диаметр, давление, температурный диапазон, тип уплотнения) на сайте, добавьте товар в корзину и оформите заказ через удобную форму. Если возникнут вопросы по техническим характеристикам или условиям поставок, оставьте заявку или позвоните – наши специалисты оперативно свяжутся с вами и помогут подобрать оптимальное решение для защиты вашей системы.
