Клапаны обратные Аста ОК351 3/8-1″ Ду10-25 Ру100 муфтовые, пружинные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.

Технические параметры клапана обратного Аста ОК351 3/8-1″ Ду10-25 Ру100

Характеристика	Значение
Номинальный диаметр DN	10-25
Условное давление PN	100 бар
Температура рабочей среды	От -60 °C до 200 °C
Рабочая среда	Вода, пар, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции клапана
Максимальный перепад давления	25 бар
Давление открытия	30 – 50 мбар
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Внутренняя резьба G

Клапаны обратные Аста ОК351 3/8-1″ Ду10-25 Ру100 муфтовые, пружинные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - PTFE

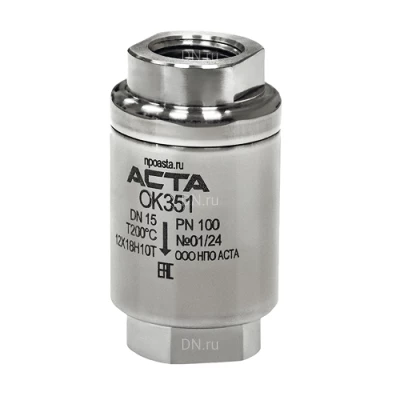

Изображение клапана обратного Аста ОК351 3/8-1″ Ду10-25 Ру100

Габаритные и установочные размеры клапана обратного Аста ОК351 3/8-1″ Ду10-25 Ру100

Модель	L, мм	OD, мм	Od, мм	Масса, кг
ОК351 1/2″ Ду15 Ру100	72	40	40	0.24
ОК351 3/4″ Ду20 Ру100	73	50	50	0.73
ОК351 1″ Ду25 Ру100	80	57	57	0.92

Эскиз габаритов клапана обратного Аста ОК351 3/8-1″ Ду10-25 Ру100

Деталировка клапана обратного Аста ОК351 3/8-1″ Ду10-25 Ру100

№	Наименование детали	Материал
1, 5	Корпус	Нержавеющая сталь 12Х18Н10Т
2	Пружина	Нержавеющая сталь 12Х18Н10Т
3	Плунжер	Нержавеющая сталь 12Х18Н10Т
4	Уплотнение	PTFE
