Клапан обратный Orbinox RM межфланцевый с поворотным диском в г. Москва

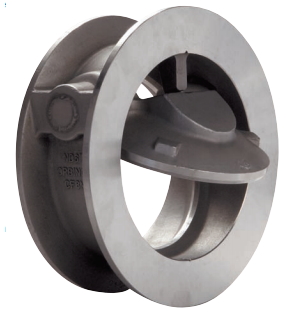

Клапан обратный Orbinox RM межфланцевый с поворотным диском
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду4024 542 руб.
Ду5026 306 руб.
Ду6527 366 руб.
Ду8031 426 руб.
Ду10038 134 руб.
Ду12547 846 руб.
Ду15055 082 руб.
Ду20076 799 руб.
Ду250108 550 руб.
Ду300138 443 руб.
Ду350198 978 руб.
Ду400249 421 руб.
Ду450344 526 руб.
Ду500397 593 руб.
Ду600541 983 руб.
Цена актуальна на 20.03.2019 г.

Характеристики

Тип действия: поворотный
Корпус: Нержавеющая сталь CF8M
Уплотнение:
Тип присоединения: межфланцевый
Среды: пар, вязкие среды, сточные воды, водоочистка, вода техническая, среднеагрессивная
Применение: водоснабжение, отопительные установки, теплоснабжение
Давление номинальное: 40 бар
Температура: 250 ℃
Страна производитель: Испания

Аналоги других брендов

с идентичными характеристиками отсутствуют

Описание Orbinox RM

Клапан обратный однодисковый поворотный RM следует устанавливать на прямом участке трубопровода (прямой до и после клапана). Открываться клапан должен вверх по направлению потока. Во избежание повреждения клапана RM перед началом работы трубопроводной системы (и после ремонта) вся система должна быть промыта и продута для удаления твердых частиц из трубопровода. Благодаря малому весу может устанавливаться на подвесной трубопровод.

Чертеж Клапан обратный RM межфланцевый
Размеры, (мм) Масса, (кг)
DN A B ∅ C (PN 10) ∅ C (PN 25) ∅ C (PN 40) ∅ D E
40 33 45 - - 84 34 - 0,8
50 43 54 - - 102,5 44 - 1
65 46 64 - - 121,5 58 - 2
80 64 85 - - 134,5 72 - 3
100 64 98 - - 162 90 - 4,5
125 70 116,5 - - 192 112 - 6,5
150 76 136 - - 219 135 - 7,5
200 89 222,5 - - 273 180 155 15
250 114 221 - - 329 225 182,5 26,5
300 114 251 - - 378 270 210 33,5
350 127 294 - 438 - 315 240 54
400 140 340 - 489 - 365 275 65,5
450 152 370 - 540 - 410 300 92
500 152 405 - 594 - 460 325 110
600 178 497 - 696 - 555 390 178
700 229 616 800 - - 650 460 245
750 229 613 880 - - 650 485 310
800 241 675 917 - - 745 515 385
900 241 750 1012 - - 835 562 445
