Клапаны обратные поворотные Победа-30 19нж76нж Ду50-300 Ру16 фланцевые, поворотные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение

Клапаны обратные поворотные – вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Технические параметры клапанов обратных поворотных Победа-30 19нж76нж Ду50-300 Ру16 фланцевых, подъемных

Характеристика	Значение
Тип клапана	Поворотный
Принцип действия клапана	Обратный
Давление номинальное	16 бар
Температура рабочей среды	425 °C
Тип управления	Автоматическое
Присоединение	Флянцевое
Применение	Газ. Вода. Воздух.
Корпус	Нержавеющая сталь 12Х18Н9ТЛ

Клапаны обратные поворотные Победа-30 19нж76нж Ду50-300 Ру16 фланцевые, поворотные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - графит

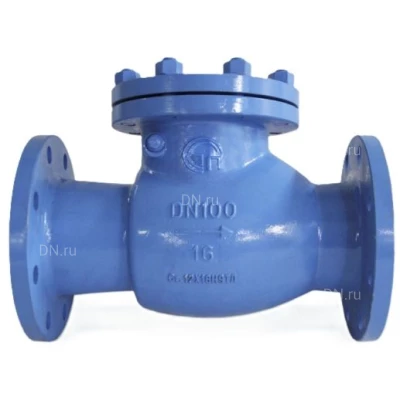

Изображение клапанов обратных поворотных Победа-30 19нж76нж Ду50-300 Ру16 фланцевых, подъемных

Габаритные и установочные размеры клапанов обратных поворотных Победа-30 19нж76нж Ду50-300 Ру16 фланцевых, подъемных

DN	L	D	D1	D2	b	H
50	230	160	125	100	18	135
80	310	195	160	135	18	165
200	550	335	295	268	23	304
100	350	215	180	155	18	180
150	480	280	240	210	23	233
250	650	405	355	320	25	348
300	750	460	410	370	25	390

Эскиз габаритов клапанов обратных поворотных Победа-30 19нж76нж Ду50-300 Ру16 фланцевых, подъемных

Деталировка клапанов обратных поворотных Победа-30 19нж76нж Ду50-300 Ру16 фланцевых, подъемных

№	Наименование детали
1	Корпус
2	Золотник/Захлопка
3	Гайка
4	Серьга/Кроншейн
5	Крышка
6	Прокладка
7	Шпилька
8	Гайка
