Клапаны обратные поворотные Победа-30 19нж53нж Ду50-300 Ру40 фланцевые, поворотные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение

Клапаны обратные поворотные – вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Технические параметры клапанов обратных поворотных Победа-30 19нж53нж Ду50-300 Ру40 фланцевых, подъемных

Характеристика	Значение
Тип клапана	Поворотный
Принцип действия клапана	Обратный
Давление номинальное	40 бар
Температура рабочей среды	425 °C
Тип управления	Автоматическое
Присоединение	Флянцевое
Применение	Газ. Вода. Воздух.
Корпус	Нержавеющая сталь 12Х18Н9ТЛ

Клапаны обратные поворотные Победа-30 19нж53нж Ду50-300 Ру40 фланцевые, поворотные, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - графит

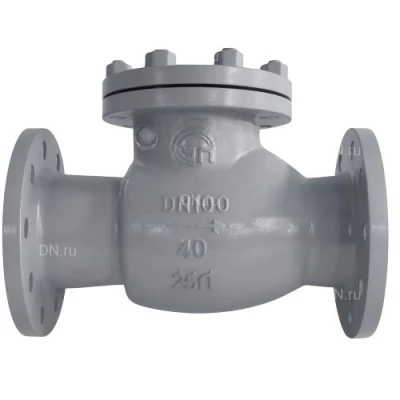

Изображение клапанов обратных поворотных Победа-30 19нж53нж Ду50-300 Ру40 фланцевых, подъемных

Габаритные и установочные размеры клапанов обратных поворотных Победа-30 19нж53нж Ду50-300 Ру40 фланцевых, подъемных

DN	L	D	D1	b	H
50	230	160	125	20	135
80	310	195	160	22	170
100	350	230	190	24	190
150	480	300	250	30	250
200	550	375	320	38	320
250	650	445	385	42	365
300	750	510	450	46	410

Эскиз габаритов клапанов обратных поворотных Победа-30 19нж53нж Ду50-300 Ру40 фланцевых, подъемных

Деталировка клапанов обратных поворотных Победа-30 19нж53нж Ду50-300 Ру40 фланцевых, подъемных

№	Наименование детали
1	Корпус
2	Золотник/Захлопка
3	Гайка
4	Серьга/Кроншейн
5	Крышка
6	Прокладка
7	Шпилька
8	Гайка
