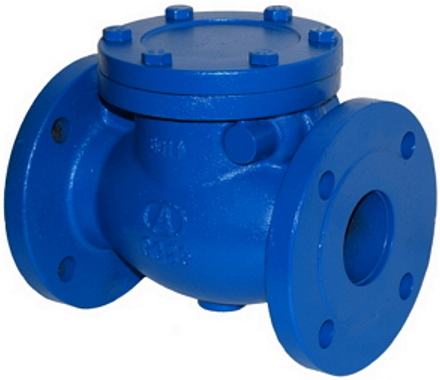

Клапан обратный Гранлок RD30 (RD30F) Ду50-200 фланцевый поворотный
Клапан обратный Гранлок RD30 (RD30F) Ду100 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 100 мм
Давление номинальное: 16 бар
Строительная длина: 300 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 33.20 кг
Артикул: D100-00817
Доставим в город Москва:
В наличии:
19 132
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду50 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 50 мм
Давление номинальное: 16 бар
Строительная длина: 200 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 13.00 кг
Артикул: D100-00821
Доставим в город Москва:
В наличии:
9 020
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду65 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 65 мм
Давление номинальное: 16 бар
Строительная длина: 240 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 17.40 кг
Артикул: D100-00822
Доставим в город Москва:
В наличии:
11 703
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду80 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 80 мм
Давление номинальное: 16 бар
Строительная длина: 260 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 24.40 кг
Артикул: D100-00823
Доставим в город Москва:
В наличии:
14 925
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду125 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 125 мм
Давление номинальное: 16 бар
Строительная длина: 350 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 52.00 кг
Артикул: D100-00818
Доставим в город Москва:
В наличии:
28 984
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду150 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 150 мм
Давление номинальное: 16 бар
Строительная длина: 400 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 75.20 кг
Артикул: D100-00819
Доставим в город Москва:
В наличии:
41 002
₽
$
€
?
до 2024-11-19
Клапан обратный Гранлок RD30 (RD30F) Ду200 Ру16 поворотный фланцевый
Описание
Производитель: Гранлок, Россия
Тип присоединения: фланцевый
Тип клапана: поворотный
Диаметр: 200 мм
Давление номинальное: 16 бар
Строительная длина: 500 мм
Материал корпуса: Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа: Серый чугун EN-GJL-250
Уплотнение: сталь
Температура: 300 °С
Рабочая среда: воздух, пар, вода техническая
Вес: 117.00 кг
Артикул: D100-00820
Доставим в город Москва:
В наличии:
86 585
₽
$
€
?
до 2024-11-19
Обратный поворотный клапан Гранлок серии RD30 устанавливается в горизонтальном/вертикальном положении.
Установка RD30 на трубопровод:
- Монтаж к трубопроводу производится при помощи фланцев.
- Направление движения рабочей среды указанно на корпусе клапана.
- На горизонтальный - ось диска должна проходить выше оси трубопровода и располагаться в горизонтальной плоскости.
- На вертикальный - входным патрубком вниз, ось диска также в горизонтальной плоскости.
Материалы
|
Габаритные размеры и параметры
Ду, (мм) | L, (мм) | D, (мм) | D1, (мм) | D2, (мм) | b-f | Z-∅d | H, (мм) | Kv, (м3/ч) | Масса, (кг) |
50 | 200 | 165 | 125 | 99 | 20-2 | 4-∅19 | 115 | 82 | 13,0 |
65 | 240 | 185 | 145 | 118 | 20-2 | 4-∅19 | 130 | 130 | 17,40 |
80 | 260 | 200 | 160 | 132 | 22-2 | 8-∅19 | 147 | 220 | 24,40 |
100 | 300 | 220 | 180 | 156 | 24-2 | 8-∅19 | 166 | 310 | 33,20 |
125 | 350 | 250 | 210 | 184 | 26-2 | 8-∅19 | 188 | 440 | 52,00 |
150 | 400 | 285 | 240 | 211 | 26-2 | 8-∅23 | 217 | 640 | 75,20 |
200 | 500 | 340 | 295 | 265 | 30-2 | 12-∅23 | 275 | 1100 | 117,0 |
Зависимость «Температура-Давление»
Чугун, GG25, Pу16 | |
°С | бар |
-10 | 16 |
120 | 16 |
150 | 14,4 |
180 | 13,4 |
200 | 12,8 |
230 | 11,8 |
250 | 11,2 |
300 | 9,6 |
