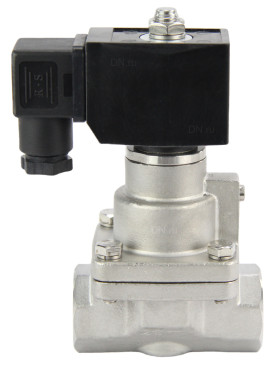

Клапаны электромагнитные DN.ru VS1031-PT-NC-24VDC 1/4 - 2″ Ду8-50 Ру0.4-16 соленоидные двухходовые поршневые, корпус - нержавеющая сталь 304, уплотнение - PTFE, резьбовые, пилотного действия, нормально закрытые, катушка - 24В

Выгодная продажа1
Выгодная продажа1-mobile

Клапан электромагнитный соленоидный – специальное устройство, предназначенное для удобного управления потоком рабочей среды. Этот процесс осуществляется в трубопроводе под давлением.

В нормально закрытом соленоидном клапане закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.

Технические характеристики клапанов электромагнитных DN.ru Клапаны электромагнитные соленоидные двухходовые поршневые DN.ru-V2W-1001P-NC Ду8-50 (1/4 - 2 дюйм) Ру12/16, корпус - нержавеющая сталь, уплотнение - PTFE, резьба G, с катушкой 24В

Наименование Значение
Номинальное давление PN, бар DN8÷25 – 16
DN32÷50 - 12
Минимальный перепад давления, бар DN8÷10 - 0,1
DN15÷50 - 0,4
Температура рабочей среды, ⁰C от 0 до 180
Температура окружающей среды, ⁰C от -20 до + 65
Рабочая среда горячие жидкости, пар, газ с высокой температурой
Принцип действия пилотного действия
Тип устройства нормально закрытый
Присоединение к трубопроводу резьбовое
Питание катушки, В 24 DC
Конструкция катушки с коннекторами стандарта DIN43650A
Материал корпуса нержавеющая сталь
Уплотнение PTFE
Степень защиты IP65
Степень изоляции катушки H
Кинематическая вязкость рабочей среды, cSt <20CST
Средний ресурс, циклов открытия/закрытия 500 000 (при неагрессивной среде и средних значениях давления и температуры)
Клапаны электромагнитные DN.ru VS1031-PT-NC-24VDC 1/4 - 2″ Ду8-50 Ру0.4-16 соленоидные двухходовые поршневые, корпус - нержавеющая сталь 304, уплотнение - PTFE, резьбовые, пилотного действия, нормально закрытые, катушка - 24В

Клапаны электромагнитные DN.ru VS1031-PT-NC-24VDC 1/4 - 2″ Ду8-50 Ру0.4-16 соленоидные двухходовые поршневые, корпус - нержавеющая сталь 304, уплотнение - PTFE, резьбовые, пилотного действия, нормально закрытые, катушка - 24В

Габаритные и установочные размеры электромагнитных клапанов DN.ru VS1031-PT-NC-24VDC:

DN, мм Диаметр прохода, дюйм Диаметр сечения, мм A, мм B, мм C, мм D, мм E, мм
8 1/4" 8 50 30 98 15 20
10 3/8" 10 50 30 98 15 20
15 1/2" 15 70 53 135 - -
20 3/4" 20 74 57 142 - -
25 1" 25 92 69 150 - -
32 1 1/4" 32 110 85 164 - -
40 1 1/2" 40 122 90 168 - -
50 1/2" 50 160 117 190 - -
Клапаны электромагнитные DN.ru VS1031-PT-NC-24VDC 1/4 - 2″ Ду8-50 Ру0.4-16 соленоидные двухходовые поршневые, корпус - нержавеющая сталь 304, уплотнение - PTFE, резьбовые, пилотного действия, нормально закрытые, катушка - 24В

Эскиз клапана электромагнитного DN.ru VS1031-PT-NC-24VDC
