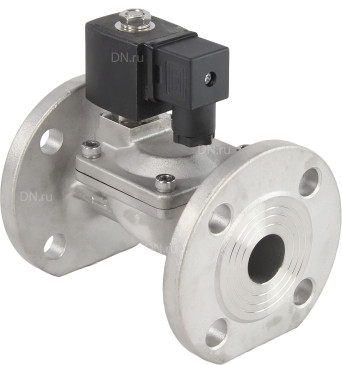

Клапаны электромагнитные DN.ru VS631-EF-NC-24VDC-PA, соленоидные двухходовые, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение EPDM, катушка 24В DAR

Клапан электромагнитный соленоидный – специальное устройство, предназначенное для удобного управления потоком рабочей среды. Этот процесс осуществляется в трубопроводе под давлением.

В нормально закрытом соленоидном клапане закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.

Характеристики клапанов электромагнитных DN.ru VS631-EF-NC-24VDC-PA, соленоидных двухходовых, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение EPDM, катушка 24В DAR

Номинальный диаметр, DN 25-100 корпус нержавеющая сталь AISI 304
40-100 корпус чугун
Номинальное давление PN, бар 10
Минимальный перепад давления, бар 0.3
Максимальное давление, бар 12
Рабочая среда воздух, газ, светлое масло, вода
Температура рабочей среды, °С NBR: от -5 до +80;
VITON: от -10 до +150;
EPDM: от -5 до +90
Температура окружающей среды, °С от -10 до +60
Уплотнение NBR, VITON, EPDM
Присоединение фланцевое
Материал корпуса чугун
или
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Степень изоляции катушки F
Степень защиты катушки P65
Исполнение клапана нормально закрытый
Напряжение питания катушки, В 220VAC - переменное напряжение 220В
24VDC - постоянное напряжение 24В
Средний ресурс,
циклов открытия/закрытия
200 000 (при неагрессивной среде и средних значениях давления и температуры)
Клапаны электромагнитные DN.ru VS631-EF-NC-24VDC-PA, соленоидные двухходовые, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение EPDM, катушка 24В DAR

Габариты и размеры клапанов электромагнитных DN.ru VS631-EF-NC-24VDC-PA, соленоидных двухходовых, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение EPDM, катушка 24В DAR:

DN A ØD H ØE ØG 4-ØF Вес, кг
мм
25 135 115 167 85 66 4-14 2.9
32 160 131 189 100 76 4-18 4.4
40 175 141 197 110 84 4-18 5.1
50 205 157 205 125 94 4-18 7.7
65 255 190 245 145 119 4-18 12.5
80 275 200 280 160 131 4-18 15.3
100 345 225 350 180 160 8-18 23.2
Клапаны электромагнитные DN.ru VS631-EF-NC-24VDC-PA, соленоидные двухходовые, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение EPDM, катушка 24В DAR

Эскиз габаритов и размеров клапанов электромагнитных DN.ru VS631-EF-NC-24VDC-PA, соленоидных двухходовых, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение EPDM, катушка 24В DAR

Мощность и ток катушки клапанов электромагнитных DN.ru VS631-EF-NC-24VDC-PA, соленоидных двухходовых, Ду25-100 Ру10 корпус сталь 304, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение EPDM, катушка 24В DAR:

DN Мощность катушки Ток катушки
220VAC, ВА 24VDC, Вт 24VDC, А
25 20 13 1,85
32 20 13 1,85
40 20 13 1,85
50 20 13 1,85
65 51 30 0,8
80 51 30 0,8
100 51 30 0,8
