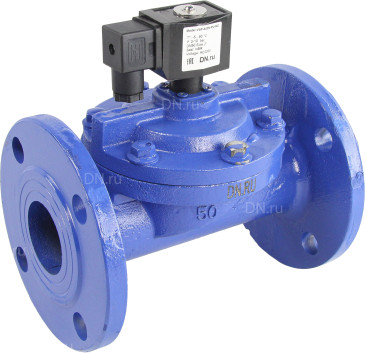

Клапаны электромагнитные DN.ru VS610-NF-NC-220VAC-PA, соленоидные двухходовые, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение NBR, катушка 220В

Клапан электромагнитный соленоидный – специальное устройство, предназначенное для удобного управления потоком рабочей среды. Этот процесс осуществляется в трубопроводе под давлением.

В нормально закрытом соленоидном клапане закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.

Характеристики клапанов электромагнитных DN.ru VS610-NF-NC-220VAC-PA, соленоидных двухходовых, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение NBR, катушка 220В

Номинальный диаметр, DN 25-100 корпус нержавеющая сталь AISI 304
40-100 корпус чугун
Номинальное давление PN, бар 10
Минимальный перепад давления, бар 0.3
Максимальное давление, бар 12
Рабочая среда воздух, газ, светлое масло, вода
Температура рабочей среды, °С NBR: от -5 до +80;
VITON: от -10 до +150;
EPDM: от -5 до +90
Температура окружающей среды, °С от -10 до +60
Уплотнение NBR, VITON, EPDM
Присоединение фланцевое
Материал корпуса чугун
или
нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Степень изоляции катушки F
Степень защиты катушки P65
Исполнение клапана нормально закрытый
Напряжение питания катушки, В 220VAC - переменное напряжение 220В
24VDC - постоянное напряжение 24В
Средний ресурс,
циклов открытия/закрытия
200 000 (при неагрессивной среде и средних значениях давления и температуры)
Клапаны электромагнитные DN.ru VS610-NF-NC-220VAC-PA, соленоидные двухходовые, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение NBR, катушка 220В

Габариты и размеры клапанов электромагнитных DN.ru VS610-NF-NC-220VAC-PA, соленоидных двухходовых, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение NBR, катушка 220В:

DN A ØD H ØE ØG B 4-ØF C Вес, кг
мм
40 166 147 205 82 108 14 4*18 2 6
50 216 162 225 103 123 13 4*18 2 9.2
65 252 173 250 113 135 15 4*18 2 15.1
80 258 196 270 126 158 16 8*18 2 17
100 316 214 298 144 178 14.5 8*18 2 23.2
Клапаны электромагнитные DN.ru VS610-NF-NC-220VAC-PA, соленоидные двухходовые, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытые (НЗ), уплотнение NBR, катушка 220В

Эскиз габаритов и размеров клапанов электромагнитных DN.ru VS610-NF-NC-220VAC-PA, соленоидных двухходовых, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение NBR, катушка 220В

Мощность и ток катушки клапанов электромагнитных DN.ru VS610-NF-NC-220VAC-PA, соленоидных двухходовых, Ду40-100 Ру10 корпус чугун, пилотного действия, фланцевое присоединение, нормально-закрытых (НЗ), уплотнение NBR, катушка 220В:

DN Ток катушки Мощность катушки
220VAC, А 24VDC, А 24VDC, Вт
40 0,14 1,25 30
50 0,14 1,25 30
65 0,14 1,25 30
80 0,14 1,25 30
100 0,14 1,25 30
