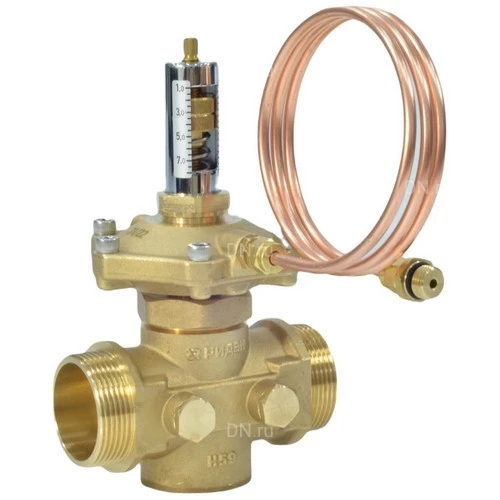

Клапаны балансировочные Ридан APT-R Ду15-50 Ру16-20 автоматические, наружная резьба, корпус- латунь, уплотнение - EPDM

Балансировочный клапан APT-R предназначен в основном для двухтрубных систем отопления с автоматическими терморегуляторами, а также для систем теплохолодоснабжения с переменным расходом. Благодаря встроенному мембранному блоку клапан обеспечивает поддержание необходимого значения перепада давления для определенной зоны гидравлической системы. Требуемый перепад давления может быть настроен в диапазоне 5–35 кПа и автоматически поддерживается на заданном уровне, поэтому данный клапан также можно назвать автоматическим регулятором перепада давления.

Основные технические характеристики клапанов балансировочных Ридан APT-R Ду15-50 Ру16-20 автоматических, наружная резьба, корпус- латунь, уплотнение - EPDM:

Наименование Значение
Тип присоединения муфтовый (резьбовой)
Тип клапана балансировочный
Тип регулировки клапана автоматический
Максимальная температура рабочей среды, °C 120
Среда вода
Бренд Ридан
Страна производитель Китай
Клапаны балансировочные Ридан APT-R Ду15-50 Ру16-20 автоматические, наружная резьба, корпус- латунь, уплотнение - EPDM

Клапаны балансировочные Ридан APT-R Ду15-50 Ру16-20 автоматические, наружная резьба, корпус- латунь, уплотнение - EPDM

Габариты и размеры клапанов балансировочных Ридан APT-R Ду15-50 Ру16-20 автоматических, наружная резьба, корпус- латунь, уплотнение - EPDM:

Модель L, мм H1, мм H2, мм
Ду15 66 133.5 27.5
Ду20 76 133.5 27.5
Ду25 76 133.5 27.5
Ду32 114 151 37
Ду40 132 161 43.7
Ду50 140 161 43.7
Клапаны балансировочные Ридан APT-R Ду15-50 Ру16-20 автоматические, наружная резьба, корпус- латунь, уплотнение - EPDM

Эскиз габаритов и размеров клапанов балансировочных Ридан APT-R Ду15-50 Ру16-20 автоматических, наружная резьба, корпус- латунь, уплотнение - EPDM

Таблица деталировки клапанов балансировочных Ридан APT-R Ду15-50 Ру16-20 автоматических, наружная резьба, корпус- латунь, уплотнение - EPDM:

№ п/п Детали
1 Блок настройки
2 Настроечная пружина
3 Шток регулятора давления
4 Мембранный блок
5 Настроечное кольцо
6 Импульсная трубка
7 Присоединительный ниппель импульсной трубки
8 Корпус клапана
9 Золотник (конус)
10 Переходной ниппель на R 1/4
11 Зажимной винт нижней и верхней крышки мембранного блока
12 Заглушки для элементов слива
13 Соединительная гайка мембранного блока и корпуса
14 Заглушка нижней части корпуса клапана
15 Мембрана
16 Соединительная гайка мембранного и настроечного блока
17 Отверстия для выпуска воздуха из нижней и верхней полости мембранного блока, закрытые винтами под шестигранник
18 Настроечный винт штока клапана
Клапаны балансировочные Ридан APT-R Ду15-50 Ру16-20 автоматические, наружная резьба, корпус- латунь, уплотнение - EPDM

Эскиз деталировки клапанов балансировочных Ридан APT-R Ду15-50 Ру16-20 автоматических, наружная резьба, корпус- латунь, уплотнение - EPDM
