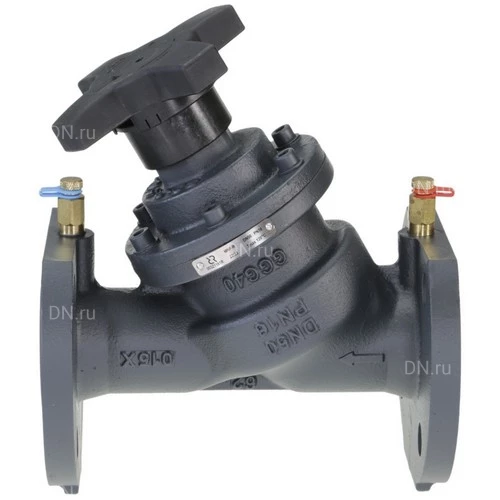

Клапаны балансировочные Ридан MNF-R Ду20-400 Ру16-25 ручные, фланцевые, корпус - чугун GGG40, уплотнение

Клапаны балансировочные типа MNF, модификация MNF-R используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNF-R позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры. Рабочие среды группы 1 и 2, жидкости - согласно ТР ТС 032/2013. Клапаны MNF-R изготовлены в соответствии с Техническими условиями ТУ 28.14.11-021-51824620-2023.

Основные технические характеристики клапанов балансировочных Ридан MNF-R Ду20-400 Ру16-25 ручных, фланцевых, корпус - чугун GGG40, уплотнение - EPDM/FKM:

Наименование	Значение
Тип присоединения	фланцевый
Тип клапана	балансировочный
Тип регулировки клапана	ручной
Среда	вода
Бренд	Ридан
Страна производитель	Китай

Клапаны балансировочные Ридан MNF-R Ду20-400 Ру16-25 ручные, фланцевые, корпус - чугун GGG40, уплотнение - EPDM/FKM

Габариты и размеры клапанов балансировочных Ридан MNF-R Ду20-40 Ру16/25 ручных, фланцевых, корпус - чугун GGG40, уплотнение - EPDM/FKM:

Модель Ру16/25	Ду20	Ду25	Ду32	Ду40
DN, мм	20	25	32	40
L, мм	150	160	180	200
H, мм	106	115	125	135
ØDr, мм	56	65	76	84
ØDo, мм	75	85	100	110
ØD, мм	105	115	140	150
n, шт	4	4	4	4
Ød, мм	14	14	19	19

Эскиз габаритов и размеров клапанов балансировочных Ридан MNF-R Ду20-40 Ру16/25 ручных, фланцевых, корпус - чугун GGG40, уплотнение - EPDM/FKM

Габариты и размеры клапанов балансировочных Ридан MNF-R Ду50-400 Ру16 ручных, фланцевых, корпус - чугун GGG40, уплотнение - EPDM:

Модель Ру16	L, мм	H2(Max), мм	ØG, мм	ØD, мм	ØW, мм	n, шт	Ød, мм
Ду50	230	204	95	125	165	4	19
Ду65	290	210	118	145	185	4	19
Ду80	310	220	132	160	200	8	19
Ду100	350	245	145	180	220	8	19
Ду125	400	260	184	210	250	8	19
Ду150	480	280	217	240	285	8	23
Ду200	600	468	265	295	340	12	23
Ду250	730	503	320	255	405	12	28
Ду300	850	545	370	410	460	12	28

Эскиз габаритов и размеров клапанов балансировочных Ридан MNF-R Ду50-400 Ру16 ручных, фланцевых, корпус - чугун GGG40, уплотнение - EPDM

Габариты и размеры клапанов балансировочных Ридан MNF-R Ду50-400 Ру25 ручных, фланцевых, корпус - чугун GGG40, уплотнение - FKM:

Модель Ру25	L, мм	H2(Max), мм	ØG, мм	ØD, мм	ØW, мм	n, шт	Ød, мм
Ду50	230	204	99	125	165	4	19
Ду65	290	210	118	145	185	8	19
Ду80	310	220	132	160	200	8	19
Ду100	350	245	156	190	235	8	23
Ду125	400	260	184	220	270	8	28
Ду150	480	280	211	250	300	8	28
Ду200	600	468	274	310	360	12	28
Ду250	730	503	330	370	425	12	31
Ду300	850	545	389	430	485	16	31
Ду350	980	605	448	490	555	16	34
Ду400	1100	645	503	550	620	16	37

Эскиз габаритов и размеров клапанов балансировочных Ридан MNF-R Ду50-400 Ру25 ручных, фланцевых, корпус - чугун GGG40, уплотнение - FKM

Таблица деталировки клапанов балансировочных Ридан MNF-R Ду15-40 ручных, фланцевых, корпус - чугун GGG40:

№ п/п	Детали
1	Корпус
2	Уплотнение конуса
3	Конус
4	Шток
5	Штифт
6	Кольцевое уплотнение
7	Кольцевое уплотнение
8	Винт
9	Болт
10	Рукоятка
11	Крышка корпуса
12	Измерительный ниппель

Эскиз деталировки клапанов балансировочных Ридан MNF-R Ду15-40 ручных, фланцевых, корпус - чугун GGG40

Таблица деталировки клапанов балансировочных Ридан MNF-R Ду50-150 ручных, фланцевых, корпус - чугун GGG40:

№ п/п	Детали
1	Корпус
2	Крышка корпуса
3	Втулка
4	Конус
5	Направляющая штока
6	Шток
S1	Болт
S2	Уплотнение
S3	Болт
S4	Уплотнение
S5	Болт
S6	Измерительный ниппель
S7	Кольцевое уплотнение
S8	Уплотнение конуcа
S9	Кольцевое уплотнение
S10	Кольцевое уплотнение
S11	Стопорное кольцо
S12	Кольцевое уплотнение
S13	Рукоятка

Эскиз деталировки клапанов балансировочных Ридан MNF-R Ду50-150 ручных, фланцевых, корпус - чугун GGG40

Таблица деталировки клапанов балансировочных Ридан MNF-R Ду200-300 ручных, фланцевых, корпус - чугун GGG40:

№ п/п	Детали
1	Корпус
2	Крышка корпуса
3	Втулка
4	Конус
5	Направляющая штока
6	Шток
7	Винт
S1	Болт
S2	Уплотнение
S3	Кольцевое уплотнение
S4	Кольцевое уплотнение
S5	Болт
S6	Измерительный ниппель
S7	Кольцевое уплотнение
S9	Рукоятка

Эскиз деталировки клапанов балансировочных Ридан MNF-R Ду200-300 ручных, фланцевых, корпус - чугун GGG40

Таблица деталировки клапанов балансировочных Ридан MNF-R Ду350-400 ручных, фланцевых, корпус - чугун GGG40:

№ п/п	Детали
1	Корпус
2	Конус
3	Уплотнение
4	Втулка
5	Крышка
6	Направляющая штока
7	Шток
8	Рукоятка
S1	Болт
S2	Измерительный ниппель
S3	Кольцевое уплотнение
S4	Кольцевое уплотнение
S5	Болт
S6	Кольцевое уплотнение

Эскиз деталировки клапанов балансировочных Ридан MNF-R Ду350-400 ручных, фланцевых, корпус - чугун GGG40
