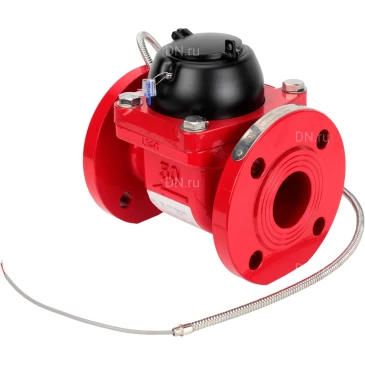

Счетчик воды универсальный турбинный DN.ru MТУ1и Ду50 Ру16 с импульсным выходом, чугунный, фланцевый, L=200мм

Счетчик воды предназначен для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПин 2.1.3684-21, протекающей по трубопроводам при давлении до 16 бар и диапазоне температур от +0,1˚С до +90˚С. Данный счетчик воды относится к счетчикам типа Вольтмана. Принцип действия основан на измерении числа оборотов турбины, вращающейся под напором потока протекающей воды. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, проходит через турбину и выходит через выходной патрубок. Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта при помощи антимагнитного экрана защищена от возможного воздействия внешнего магнитного поля. Обороты турбины преобразуются посредством редуктора счетного механизма в значения на индикаторном устройстве. Количество оборотов турбины пропорционально количеству протекающей воды. Также счетчик укомплектован датчиком для дистанционной передачи импульсов. Герконовый датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Параметры счетчика воды универсального DN.ru MТУ1и Ду50 Ру16 турбинного с импульсным выходом, одноструйного, чугунного, фланцевого:

• Диаметр номинальный DN - 50 мм
• Материал корпуса - чугун
• Межповерочный интервал - 6 лет
• Расход минимальный, Qmin - 0.3125 м³/ч
• Расход переходный, Qt - 0.5 м³/ч
• Пределы допускаемой отностельной погрешности при измерении объема в диапазонах от Qmin до Qt - ±5 %
• Пределы допускаемой отностельной погрешности при измерении объема в диапазонах от Qt до Qmin - ±2 %
• Расход максимальный, Qmax - 31.25 м³/ч
• Расход номинальный, Qном - 25 м³/ч
• Емкость индикаторного устройства - 9999999
• Порог чувствительности - 0.5хQmin м³/ч
• Средняя наработка на отказ - 50000 ч
• Тип присоединения - фланцевый
• Давление номинальное PN - 16 бар
• Температура измеряемой среды - От +0.1˚С до +90˚С
• Относительная влажность - 95%
• Атмосферное давление - От 84 до 106 кПа
• Тип счетчика - турбинный
• Наличие антимагнитной защиты - Да
• Наличие импульсного выхода - Да
• Цена импульса - 100
• Размерная вставка - Съемная
• Рабочая среда - вода
• Снятие показаний - Визуальное
• Степень защиты - IP65
• Срок службы - 12 лет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 11 кг
