Коллекторная группа DN.ru GC1-31-4 1″ Ду25 Ру10 отводов — 4, в сборе с расходомерами и терморегулирующими клапанами, без переходников, корпус - нержавеющая сталь AISI 304

Коллекторные группы DN.ru GC31-1 1 (далее - КГ) предназначены для повышения эффективности работы систем отопления за счет равномерного распределения теплоносителя по контурам. КГ выполняют следующие функции: независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя; гидравлическая балансировка системы в пределах помещения, обслуживаемой одним КГ; регулирование подачи теплоносителя в отопительные приборы (в том числе через терморегуляторы); удаление воздуха из системы отопления и ее дренаж; отключение отдельных контуров и системы отопления в целом. Принцип работы. КГ состоит из подающего коллектора и обратного коллектора, каждый из которых имеет от 2 до 12 отводов. Подающий коллектор может оснащаться расходомерами с функцией регулировки или запорно-регулирующими клапанами, что обеспечивает гидравлическую балансировку контуров и имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления. Обратный коллектор оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов. КГ могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также дренажными кранами и ручными или автоматическими воздухоотводчиками, устанавливаемыми в конце каждого коллектора.

Технические параметры коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11

• Тип коллекторной группы - коллекторы
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Количество выходов - 4
• Диаметр - 25 мм
• Давление номинальное - 10 бар
• Применение - системы отопления
• Тип резьбы - трубная цилиндрическая
• Среда - вода, водный раствор гликолей
• Температура рабочей среды минимальная - от 5 °C
• Температура рабочей среды максимальная - до 95 °C
• Цвет - нержавеющая сталь
• Страна производитель - Россия
• Бренд - DN.ru
• Срок службы - 10 лет
• Вес - 2.28 кг

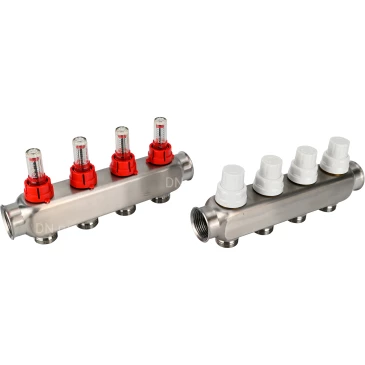

Изображение коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11

Габаритные и установочные размеры коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11

• Количество отводов n*, шт - 4
• L±1, мм - 225
• В1, мм - 36.3
• В2, мм - 36.3
• Н1, мм - 73.8
• Н2, мм - 57.3
• n*-Ød, мм - 18
• Вес, кг - 2.28
• n*-G, дюйм - G 3/4"
• 2-G1, дюйм - G 1"

Эскиз габаритов коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11

Деталировка коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11

Эскиз деталировки коллекторной группы DN.ru GC3-31-1 Ду25(1”) Ру11
