Коллекторные группы (далее - КГ) предназначены для повышения эффективности работы систем отопления за счет равномерного распределения теплоносителя по контурам.
КГ выполняют следующие функции:
независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя;
гидравлическая балансировка системы в пределах помещения, обслуживаемой одним КГ;
регулирование подачи теплоносителя в отопительные приборы (в том числе через терморегуляторы);
удаление воздуха из системы отопления и ее дренаж;
отключение отдельных контуров и системы отопления в целом.
Принцип работы. КГ состоит из подающего коллектора и обратного коллектора, каждый из которых имеет от 2 до 12 отводов. Подающий коллектор может оснащаться расходомерами с функцией регулировки или запорно-регулирующими клапанами, что обеспечивает гидравлическую балансировку контуров и имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления. Обратный коллектор оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов. КГ могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также дренажными кранами и ручными или автоматическими воздухоотводчиками, устанавливаемыми в конце каждого коллектора. |
Технические параметры коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников| Характеристика | Значение |
|---|
| Номинальный диаметр DN, мм | 25 | | Температура рабочей среды, ⁰C | от +5 до +95 | | Рабочая среда | вода, растворы гликолей (до 30%). Не допускается использовать в качестве теплоносителя растворы этилового и метилового спирта | | Температура окружающей среды, ⁰C | от +5 до +85 | | Присоединение к трубопроводу | резьба трубная цилиндрическая | | Размер резьбы патрубков коллектора, дюймы | G 1" | | Размер резьбы отводов коллектора, дюймы | G 3/4" | | Количество отводов на одном (входном или выходном) коллекторе, шт | 2÷12 | | Размер резьбы термостатического клапана | M30x1.5 | | Высота кронштейна (регулируемая), мм | 160 ÷ 230 |

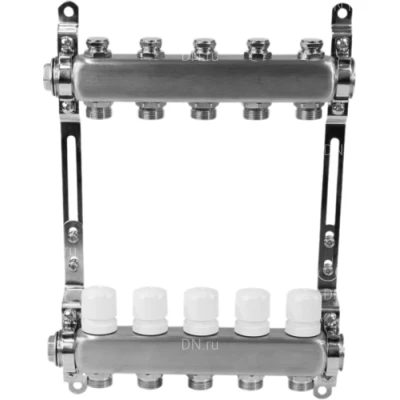

|  Изображение коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников |
Габаритные и установочные размеры коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников| Модель | Количество отводов n*, шт | L±1, мм | В1, мм | В2, мм | Н1, мм | Н2, мм | n*-Ød, мм | Вес, кг | n*-G, дюйм | 2-G1, дюйм |
|---|
| 2 вых. | 2 | 125 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 1.32 | G 3/4" | G 3/4" | | 3 вых. | 3 | 175 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 1.755 | G 3/4" | G 1" | | 4 вых. | 4 | 225 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 2.19 | G 3/4" | G 1" | | 5 вых. | 5 | 275 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 2.62 | G 3/4" | G 1" | | 6 вых. | 6 | 325 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 3.055 | G 3/4" | G 1" | | 7 вых. | 7 | 375 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 3.49 | G 3/4" | G 1" | | 8 вых. | 8 | 425 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 3.925 | G 3/4" | G 1" | | 9 вых. | 9 | 475 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 4.36 | G 3/4" | G 1" | | 10 вых. | 10 | 525 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 4.79 | G 3/4" | G 1" | | 11 вых. | 11 | 575 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 5.23 | G 3/4" | G 1" | | 12 вых. | 12 | 625 | 36.3 | 36.3 | 36.1 | 57.3 | 18 | 5.66 | G 3/4" | G 1" |
|  Эскиз габаритов коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников |
Деталировка коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников| № | Наименование детали | Материал |
|---|
| 1 | Запорно-регулировочный клапан | латунь HPb57-3 (аналог ЛЦ40С) никелированная | | 2 | Корпус коллектора | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 3 | Уплотнительное кольцо | EPDM | | 4 | Отвод | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 5 | Регулирующий колпачок | ABS пластик | | 6 | Терморегулирующий клапан | латунь HPb57-3 (аналог ЛЦ40С) |
|  Эскиз деталировки коллекторных групп DN.ru GC3-31-x Ду25(1”) Ру10 нержавеющая сталь, в сборе с терморегулирующими и запорно-балансировочными клапанами, без переходников |
