Ручной дублер ПГС РД-8 червячного типа ISO5211

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D240-00390

Производитель: ПГС, Россия

Материал корпуса: Алюминиевый сплав

Все характеристики

на 2025-03-19

378 840

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В сравнение

В избранное

Доставка в город
Москва

Сроки, при наличии на складе, указаны примерные и уточняются при размещении заказа

Со склада самовывоза

Характеристики

Устройства ручного дублирования червячного типа серии РД используются в комбинации с пневмоприводами двойного и одностороннего действия.
Гарантируют возможность управления арматурой при наладочных работах, а также при отсутствии управляющей среды пневмопривода. Снабжается переключателем в ручное положение для исключения травмирования обслуживающего персонала, если во время ручного управления привод будет подключен к сети.
Не требуют дополнительных крепежных и посадочных элементов. Ручной дублер можно установить на любой привод и арматуру с посадкой ISO5211.

Общие параметры ручного дублера червячного типа ПГС РД-8 Мкр5500

Крутящий момент на валу дублера, Мкр - 5500 мм
Передаточное число - 100:1
Вес ручного дублера - 115 кг
Диаметр маховика - 600 мм
Крутящий момент на валу маховика - 200 мм

Ручной дублер червячного типа РД-8 Мкр5500

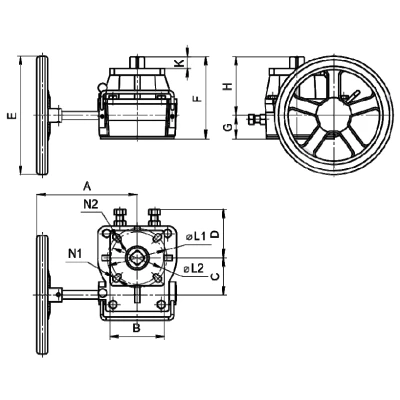

Габаритные и установочные размеры ручного дублера червячного типа ПГС РД-8 Мкр Мкр5500

K - 55 мм
J - 58 мм
H - 187 мм
G - 65 мм
F - 252 мм
D - 170 мм
C - 210 мм
B - 300 мм
SQ1 - 55 мм
L1 - 254 мм
M1 - М16х8 мм
W1 - 254 мм
A - 440 мм
N1 - 18х8 мм
SQ2 - 55 мм
Диаметр маховика, E - 600 мм

Эскиз ручного дублера червячного типа РД-8 Мкр5500

Спецификация материалов муфтового отсечного седельного клапана РД-8 Ду Мкр5500

№	Наименование	Материал
1	Корпус	РД1-РД4	Алюминевый сплав
		РД5-РД10	Чугун / нержавеющая сталь (по запросу)

Паспорта и сертификаты

Техический паспорт на ручной дублер ПГС РД-8
