Ручные дублеры ПГС РД червячного типа ISO 5211

Сортировать по:

Показывать по:

Ручной дублер ПГС РД-2 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 28:1

Класс материала корпуса: Алюминий

Вес: 4 кг

Артикул: D240-00384

Доставим в город Москва:

В наличии:

13 302 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-3 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 38:1

Класс материала корпуса: Алюминий

Вес: 7 кг

Артикул: D240-00385

Доставим в город Москва:

В наличии:

18 053 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-4 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 54:1

Класс материала корпуса: Алюминий

Вес: 13 кг

Артикул: D240-00386

Доставим в город Москва:

В наличии:

26 627 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-5 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 80:1

Класс материала корпуса: Алюминий

Вес: 32 кг

Артикул: D240-00387

Доставим в город Москва:

В наличии:

55 154 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-6 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 78:1

Класс материала корпуса: Алюминий

Вес: 43 кг

Артикул: D240-00388

Доставим в город Москва:

В наличии:

67 158 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-7 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 98:1

Класс материала корпуса: Алюминий

Вес: 65 кг

Артикул: D240-00389

Доставим в город Москва:

В наличии:

300 335 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-1 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Обороты редуктора: Четвертьоборотный

Передаточное отношение: 26:1

Класс материала корпуса: Алюминий

Диаметр штурвала: 180 мм

Тип ISO-фланца: -

Вес: 3 кг

Артикул: D240-00383

Доставим в город Москва:

В наличии:

9 409 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-9 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 350:1

Класс материала корпуса: Алюминий

Вес: 125 кг

Артикул: D240-00391

Доставим в город Москва:

В наличии:

57 974 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-8 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 100:1

Класс материала корпуса: Алюминий

Вес: 115 кг

Артикул: D240-00390

Доставим в город Москва:

В наличии:

375 760 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Ручной дублер ПГС РД-10 червячного типа ISO5211

Описание

Производитель: ПГС, Россия

Тип редуктора: ручной дублер

Передаточное отношение: 450:1

Класс материала корпуса: Алюминий

Вес: 200 кг

Артикул: D240-00392

Доставим в город Москва:

В наличии:

683 200 ₽ $ €

до 2024-11-24

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Устройства ручного дублирования червячного типа серии РД используются в комбинации с пневмоприводами двойного и одностороннего действия.
Гарантируют возможность управления арматурой при наладочных работах, а также при отсутствии управляющей среды пневмопривода. Снабжается переключателем в ручное положение для исключения травмирования обслуживающего персонала, если во время ручного управления привод будет подключен к сети.
Не требуют дополнительных крепежных и посадочных элементов. Ручной дублер можно установить на любой привод и арматуру с посадкой ISO5211.

Параметры ручного дублера червячного типа ПГС РД Мкр180

Производитель	Россия
Тип дублера	Червячный
Передаточное число	26:1 - 450:1
Крутящий момент на валу маховика, Нм	50 - 200
Крутящий момент на валу дублера, Нм	180 - 15000
Диаметр маховика, мм	180 - 500
Вес, кг	2,6 - 200
Применение	Для пневмоприводов и запорной арматуры с выходным крутящим моментом до 15000 Нм
Монтаж	В любом положении

Ручные дублеры ПГС РД червячного типа ISO 5211

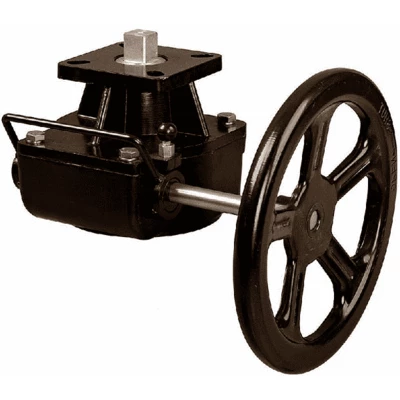

Ручной дублер червячного типа ПГС РД Мкр180

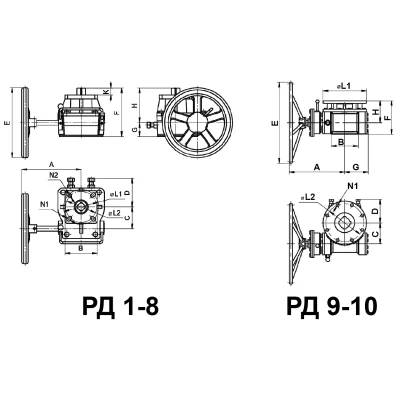

Размеры ручного дублера червячного типа ПГС РД Мкр180

A, мм	150 - 478
B, мм	70 - 230
C, мм	50 - 205
D, мм	43 - 209
E, мм	180 - 600
F, мм	120 - 310
G, мм	35 - 85
H, мм	85 - 216
J, мм	16 - 73
K, мм	15 - 62
M	M8x4 - M22x8
M2	РД1 - РД3
M2	M6x4 - M10x4
W1, мм	70 - 298
W2, мм	РД1 - РД4
W2, мм	50 - 125
SQ1, мм	14 - 85
N1	M10x4 - M22x8
N2	РД1 - РД5
N2	M8x4 - M18x4
L1, мм	70 - 298
L2, мм	РД1 - РД5
L2, мм	50 - 140
SQ2, мм	14 - 85

Эскиз ручного дублера червячного типа ПГС РД Мкр180

Материалы ручного дублера червячного типа ПГС РД Мкр180

№	Наименование	Материал
1	Корпус	РД1-РД4	Алюминевый сплав
		РД5-РД10	Чугун / нержавеющая сталь (по запросу)

Ручные дублеры ПГС РД червячного типа ISO 5211

Параметры ручного дублера червячного типа ПГС РД Мкр180

Размеры ручного дублера червячного типа ПГС РД Мкр180

Материалы ручного дублера червячного типа ПГС РД Мкр180
