Задвижка чугунная Tecofi VOC 4241 Ду40-400 Ру16 фланцевая с электроприводом DN.RU-МТ 220В купить в Москве и РФ

Задвижка клиновая чугунная [brand] предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения, теплоснабжения, отопительных установках, вентиляции и стационарного кондиционирования. Допускается вертикальное и горизонтальное положение задвижки.

Основные технические характеристики задвижек чугунных Tecofi VOC 4241 Ду40-400 Ру16 фланцевых:

Параметры	Значения
Бренд	Tecofi
Номинальное давление	16 бар
Тип управления	электропривод
Страна производитель	Франция

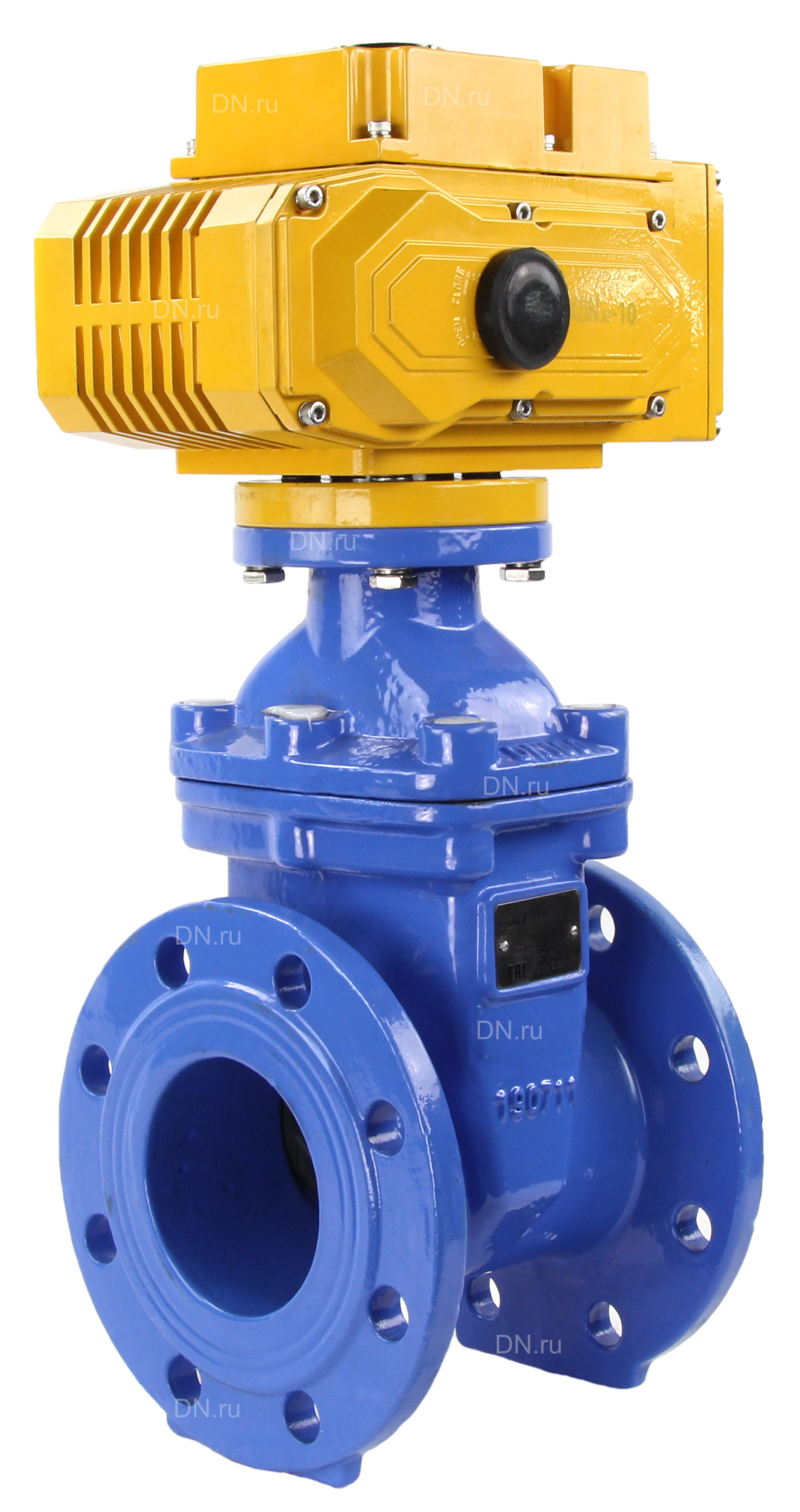

Задвижка чугунная Tecofi VOC 4241 Ду40-400 Ру16 фланцевая с электроприводом DN.RU-МТ 220В

Габаритные и установочные размеры задвижек чугунных Tecofi VOC 4241 Ду40-400 Ру16 фланцевых:

Диаметр	L, мм	H, мм	ØD, мм	ØD1, мм	ØD2, мм	f, мм	b, мм	n-Ød, мм	ØE, мм	ØF, мм	ØG, мм	ØS, мм	z-Ød1, мм	T, мм	L1, мм	H1, мм
DN40	140	220	150	110	84	3	19	4-19	125	102	70	20	4-11	6	4	30
DN50	150	230	165	125	99	3	19	4-19	125	102	70	20	4-11	6	4	30
DN65	170	265	185	145	118	3	19	4-19	125	102	70	20	4-11	6	4	30
DN80	180	290	200	160	132	3	19	8-19	125	102	70	20	4-11	6	4	30
DN100	190	335	220	180	156	3	19	8-19	125	102	70	20	4-11	6	4	30
DN125	200	380	250	210	184	3	19	8-19	125	102	70	20	4-11	6	4	30
DN150	210	415	285	240	211	3	19	8-23	125	102	70	20	4-11	6	4	30
DN200	230	510	340	295	266	3	20	12-23	175	140	100	30	4-18	8	5	55
DN250	250	600	400	355	319	3	22	12-28	175	140	100	30	4-18	8	5	55
DN300	270	690	455	410	370	4	24.5	12-28	175	140	100	30	4-18	8	5	55
DN350	290	790	520	470	429	4	26.5	16-28	175	140	100	30	4-18	8	5	55
DN400	310	855	580	525	480	4	28	16-31	175	140	100	30	4-18	8	5	55

Таблица деталей и материалов задвижек чугунных Tecofi VOC 4241 Ду40-400 Ру16 фланцевых:

1	Корпус	Чугун GGG50
2	Клин	Чугун GGG50 + EPDM
3	Гайка штока	Латунь
4	Шток	Нержавеющая сталь
5	Прокладка	EPDM
6	Винт	Нержавеющая сталь
7	Крышка	Чугун GGG50
8,9	Кольцевая прокладка	EPDM
10	Прокладка	Латунь
11	Гайка крышки	Нержавеющая сталь
12	Шпонка	Нержавеющая сталь

Эскиз размеров задвижек чугунных Tecofi VOC 4241 Ду40-400 Ру16 фланцевых

Основные параметры электроприводов DN.ru MT 220В:

Марка электропривода	MT-50	MT-100	MT-200	MT-300
Напряжение питания, В	220
Мощность электродвигателя, Вт	100	100	120	150
Крутящий момент, Нм	50	100	200	300
Скорость, об./мин.	5
Максимальное число оборотов привода	50
Максимальный диаметр штока арматуры, мм	16	18	22	25
Вес, кг	10
Степень защиты корпуса	IP67
Температура окружающей среды, °C	от -28 до +60
Температура срабатывания внутренней тепловой защиты, °C	110
Наличие дублера	шестигранник
Угол установки	произвольный
Материал корпуса	алюминиевый сплав
Тип ISO-фланца	F10/F12

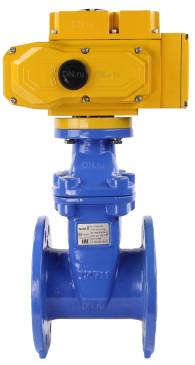

Задвижка чугунная Tecofi VOC 4241 Ду40-400 Ру16 фланцевая с электроприводом DN.RU-МТ 220В

Изображение электропривода DN.ru MT 220В

Габариты и установочные размеры электропривода DN.ru MT 220В:

O, мм	40
A, мм	149
B, мм	119
C, мм	114
D, мм	200
E, мм	151
F, мм	105
G, мм	117

Эскиз электропривода DN.ru MT 220В
