Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая Kvant Ду80 Ру16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом 380В
Задвижка клиновая Kvant Ду80 Ру16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом 380В
Артикул: D040-07085
Производитель: Kvant, Россия
Тип задвижки: Клиновая
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Клин: обрезиненный
Уплотнение: NBR
на 2025-11-04
67 748,4
  • $
  • €
Задвижка клиновая Kvant Ду100 Ру16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом 380В
Задвижка клиновая Kvant Ду100 Ру16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом 380В
Артикул: D040-07086
Производитель: Kvant, Россия
Тип задвижки: Клиновая
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 90 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Клин: обрезиненный
Уплотнение: NBR
на 2025-11-04
70 700,4
  • $
  • €
Клиновая задвижка KVANT – пример запорного арматурного оборудования для монтажа в трубопроводах. Детали встраиваются в магистрали подачи холодной или горячей воды, а также в отопительные системы. Оказываются полезны во время сборки трубопроводов для транспортировки воды технической, питьевой воды, гликольных смесей, морской воды, слабоагрессивных жидкостией. Они активно применяются в энергетике, а также ЖКХ отрасли. В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина, который в положении «закрыто» плотно входит в пространство между сёдлами. Назначение у детали ровно одно – запирание трубопровода с предотвращением прохождения транспортируемой среды по магистрали. У задвижки есть два положения: открыто и закрыто. Никаких средних или промежуточных фаз не предусматривается.

Технические характеристики задвижки клиновой KVANT Ду80-100 Ру16

№ Наименование Значение
1 Рабочее давление, бар 16
2 Среда вода техническая, питьевая вода, гликольные смеси, морская вода, слабоагрессивные жидкости
3 Температура максимальная, °С 90
4 Управление электропривод типа Z
5 Напряжение питания, В 380
Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

Габаритные и установочные размеры задвижки клиновой KVANT Ду80-100 Ру16

DN D0, мм D1, мм D2, мм D, мм L, мм H, мм F, мм b, мм n-Ø Вес, кг
F4 F5
50 160 125 108 165 150 250 237,5 3 17 4-18 9,5
65 160 145 122 185 170 270 267,5 3 18 4-18 12
80 160 160 138 200 180 280 290 3 18 8-18 18,5
100 200 180 158 220 190 300 340 3 19 8-18 19,5
125 250 210 188 250 200 325 365 3 21 8-18 25,5
150 250 240 212 285 210 350 417,5 3 22 8-22 32,5
200 250 295 266 340 230 400 490 3 22 8-22/12-22 52
250 320 350/355 320 395/405 250 450 562,5/557,5 3 23 12-22/12-26 86
300 320 400/410 370 445/460 270 500 627,5/620 4/5 24 12-22/12-26 118
Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

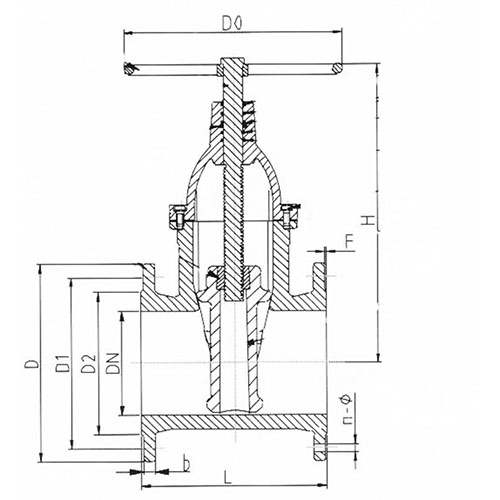

Эскиз размеров задвижки клиновой KVANT Ду80-100 Ру16

Габаритные и установочные размеры электроприводов KVANT

Модификация F, мм H, мм L, мм Масса, кг
Z-10 441 320 565 62
Z-15 441 320 610 63
Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

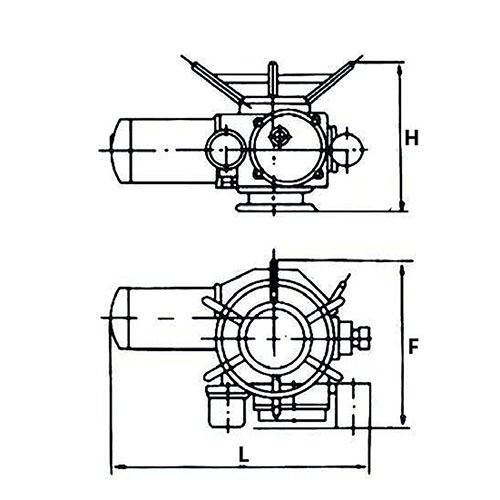

Эскиз размеров электроприводов KVANT

Материалы деталей задвижки клиновой KVANT Ду80-100 Ру16

№ Наименование Материал
1 Пыленепроницаемая втулка NBR
2 Уплотнение NBR
3 Полукольцо Бронза (Al)
4 Уплотнение NBR
5 Болт Углеродистая сталь
6 Прокладка NBR
7 Клин Серый чугун + NBR/EPDM
8 Маховик Углеродистая сталь или ковкий чугун
9 Шток (Шпиндель) Коррозийно-стойкая сталь
10 Стопорное кольцо Нержавеющая сталь (SS 416)
11 Крышка Ковкий чугун
12 Гайка Бронза (Al)
13 Корпус Ковкий чугун
Задвижки клиновые KVANT Ду50-300 Ру16, фланцевые, корпус - чугун, с обрезиненным клином, управление - электропривод 380В, уплотнение - NBR

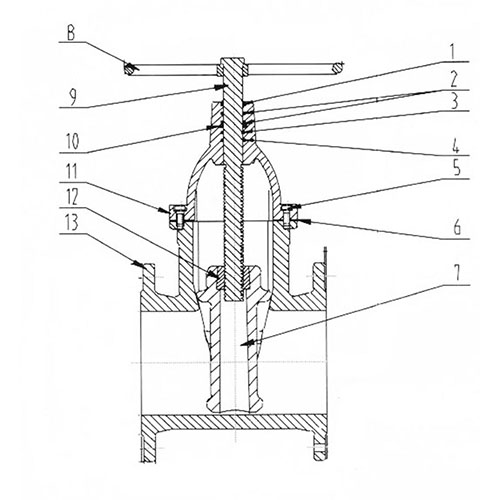

Эскиз материалов деталей задвижки клиновой KVANT Ду80-100 Ру16
