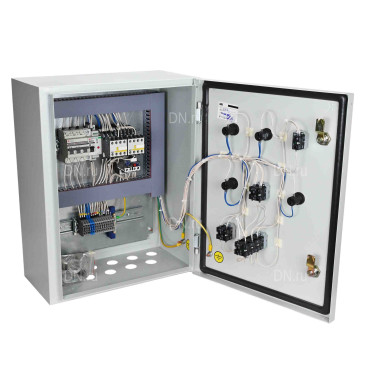

Шкаф управления электроприводом DN.ru ШУЭП-10 000.100.380 с тепловой защитой, с функцией аварийного открытия/закрытия

Артикул: D240-00379

О товаре

Производитель: DN.ru, Россия
Напряжение питания: 380В
Частота: 50 Гц
Максимальная мощность: 7920 Вт
Температурный режим: УХЛ4
Наличие подогрева: нет
Тепловая защита: есть
Внешнее управление: нет
Материал корпуса электрошкафа: Металл
Способ монтажа: навесной
Расположение кабельных вводов: внизу
Все характеристики
на 2025-12-31
37 495,71
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.

Уважаемые клиенты будьте внимательны для системы пожаротушения или её частей предоставляем данные шкафы управления исключительно без тепловой защиты.

Общие параметры шкафа управления электроприводом DN.ru 380В общепромышленный с доп функциями ШУЭП-10 000.100.380 ТЗ авар отк/зак

  • Наличие индикации - нет
  • Номинальное напряжение питания - 380В
  • Максимальный коммутируемый ток - 12 А
  • Максимальная мощность - 7920 Вт
  • Номинальная частота сети - 50 Гц
  • Напряжение в цепях управления - 230V AC (на заказ возможно исполнение 12V DC, 24V DC, 110V AC)
  • Количество источников электропитания - 1 шт
  • Количество подключаемых электроприводов - 1 шт
  • Возможность внешнего управления - нет
  • Степень защиты оболочки корпуса - IP54
  • Наличие подогрева электропривода - нет
  • Температурный режим - УХЛ4
  • Наличие тепловой защиты - есть
  • Средняя наработка на отказ, не менее - 30000 ч
  • Вес - 12 кг

Видео шкафа управления электроприводом DN.ru 380В общепромышленный с доп функциями

Габаритные и установочные размеры шкафа управления электроприводом DN.ru 380В общепромышленный с доп функциями ШУЭП-10 000.100.380 ТЗ авар отк/зак

  • А - 500 мм
  • B - 400 мм
  • C - 220 мм
  • Подключение (винтовые зажимы) - 4 мм
  • Расположение кабельных вводов - внизу
  • Количество кабельных вводов - 3 шт
Шкаф управления электроприводом DN.ru ШУЭП-10 000.100.380 с тепловой защитой, с функцией аварийного открытия/закрытия

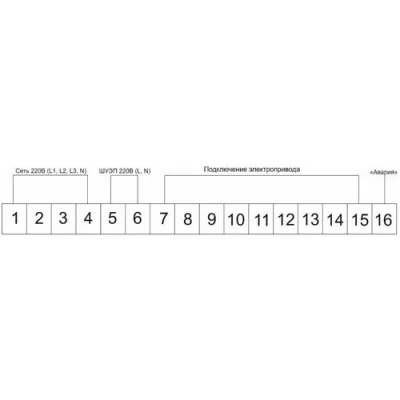

Эскиз шкафа управления электроприводом DN.ru 380В общепромышленный с доп функциями ШУЭП-10 000.100.380 ТЗ авар отк/зак

Описание клемм подключения и индикаторов на шкаф управления электроприводом DN.ru 380В общепромышленный с доп функциями ШУЭП-10 000.100.380 ТЗ авар отк/зак

№ клеммы Назначение
1 380В (сеть - фаза L1)
2 380В (сеть - фаза L2)
3 380В (сеть - фаза L3)
4 380В (сеть - нуль N)
5 220В (фаза L - питание дополнительного оборудования от ШУЭП, не более 0.5 ампер)
6 220В (ноль N - питание дополнительного оборудования от ШУЭП, не более 0.5 ампер)
7 Фаза 1 (L1) (электродвигатель привода)
8 Фаза 2 (L2) (электродвигатель привода)
9 Фаза 3 (L3) (электродвигатель привода)
10 Общая нейтраль питания контакторов отвечающих за движение электропривода в сторону положения открыто и закрыто
11 Нейтраль контактора отвечающего за движение электропривода в сторону положения открыто
12 Нейтраль контактора отвечающего за движение электропривода в сторону положения закрыто
13 Общее питание индикаций положений электропривода в сторону положение открыто и закрыто
14 Индикация конечное положение электропривода открыто
15 Индикация конечное положение электропривода закрыто
16 Индикация "Авария"

Примечание: Клемма номер 16 индикация "Авария" - выведена напрямую на клемму, что даёт возможность подключить к данному ШУЭП индикацию своей системы защиты (рассчитана на напряжение 220 Вольт, ноль уже подключен).

Шкаф управления электроприводом DN.ru ШУЭП-10 000.100.380 с тепловой защитой, с функцией аварийного открытия/закрытия

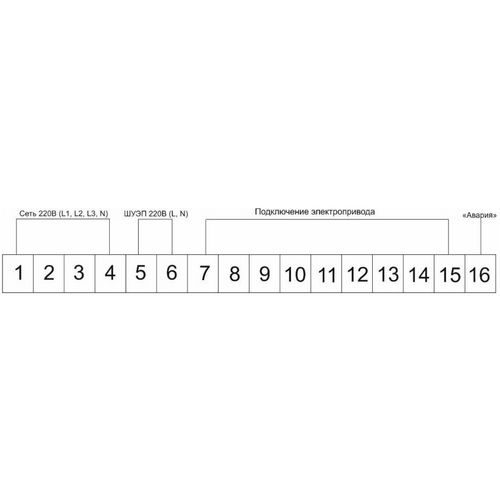

Схема подключения клемм на шкаф управления электроприводом DN.ru 380В общепромышленный с доп функциями ШУЭП-10 000.100.380 ТЗ авар отк/зак

ВНИМАНИЕ!
Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
