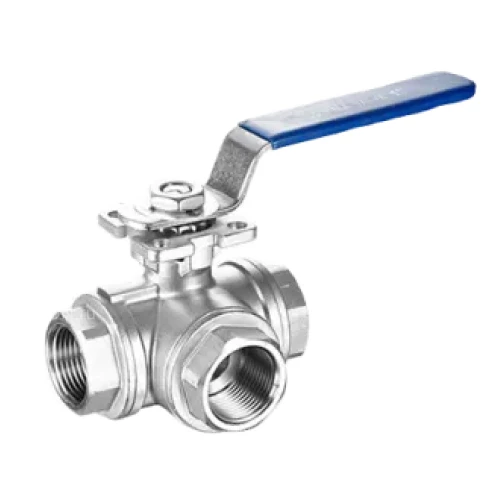

Краны шаровые стандартнопроходные муфтовые САГА S-BMTTXX-6 трехходовые T-тип Ду10-50 из нержавеющей стали AISI316, с рукояткой

Вариантов нет... Расслабьте фильтры...

Кран шаровый муфтовый 3-ходовой предназначен для использования в качестве запорного, переключающего и смешивающего устройства на трубопроводах. Пропускает и перекрывает поток рабочей среды (вода, нефтепродукты, пар, воздух) в пределах параметров, указанных в паспорте.

Технические характеристики кранов шаровых стандартнопроходных муфтовых САГА S-BMTTXX-6 трехходовых T-типа Ду10-50 из нержавеющей стали AISI316, с рукояткой:

Характеристика Значение
Производитель САГА
Страна производитель Китай
Тип соединения муфтовое
Управление ручное
Максимальное давление 63 бар
Рабочая температура от -40 до 220 ᵒС
Материал корпуса нержавеющая сталь
Краны шаровые стандартнопроходные муфтовые САГА S-BMTTXX-6 трехходовые T-тип Ду10-50 из нержавеющей стали AISI316, с рукояткой

Краны шаровые стандартнопроходные муфтовые САГА S-BMTTXX-6 трехходовые T-тип Ду10-50 из нержавеющей стали AISI316, с рукояткой

Материалы деталей кранов шаровых стандартнопроходных муфтовых САГА S-BMTTXX-6 трехходовых T-типа Ду10-50 из нержавеющей стали AISI316, с рукояткой:

№ Наименование Материал
1 Крышка Нержавеющая сталь CF8/CF8M
2 Седло PTFE/RPTFE/PPL
3 Прокладка PTFE/RPTFE/PPL
4 Упорная шайба PTFE/RPTFE/PPL
5 Уплотнение штока PTFE/RPTFE/PPL
6 Шток Нержавеющая сталь 304/316
7 Сальник Нержавеющая сталь 304
8 Гайка Нержавеющая сталь 304
9 Шар Нержавеющая сталь 304/316
10 Корпус Нержавеющая сталь CF8/CF8M
11 Рукоять Нержавеющая сталь SS201
12 Оплетка PVC (поливинилхлорид)
13 Фиксатор Нержавеющая сталь SS201
Краны шаровые стандартнопроходные муфтовые САГА S-BMTTXX-6 трехходовые T-тип Ду10-50 из нержавеющей стали AISI316, с рукояткой

Эскиз деталей кранов шаровых стандартнопроходных муфтовых САГА S-BMTTXX-6 трехходовых T-типа Ду10-50 из нержавеющей стали AISI316, с рукояткой

Размерная таблица кранов шаровых стандартнопроходных муфтовых САГА S-BMTTXX-6 трехходовых T-типа Ду10-50 из нержавеющей стали AISI316, с рукояткой

Размер DN D L±1.5 L1 N T O NM ISO5211 Вес, кг
1/4" 8 8 72 55 65 131 9 2.6 F03/F04 0.645
3/8" 10 10 72 55 65 131 9 2 F03/F04 0.58
1/2" 15 12 72 55 65 131 9 1.6 F03/F04 0.57
3/4" 20 15 82 63 73 131 9 3.1 F03/F04 0.74
1" 25 18 98 72 79 167 11 4.6 F04/F05 1.225
1 1/4" 32 25 118 92 90 167 11 11.6 F04/F05 2.215
1 1/2" 40 32 126 100 115 193 14 19 F05/F07 3.355
2" 50 38 150 119 121 193 14 24 F05/F07 4.505
2 1/2" 65 50 175 142 138 242 17 41 F07/F10 6.87
3" 80 64 199 163 150 272 17 58 F07/F10 9.67
4" 100 78 236 192 154 295 17 64 F07/F10 13.73
