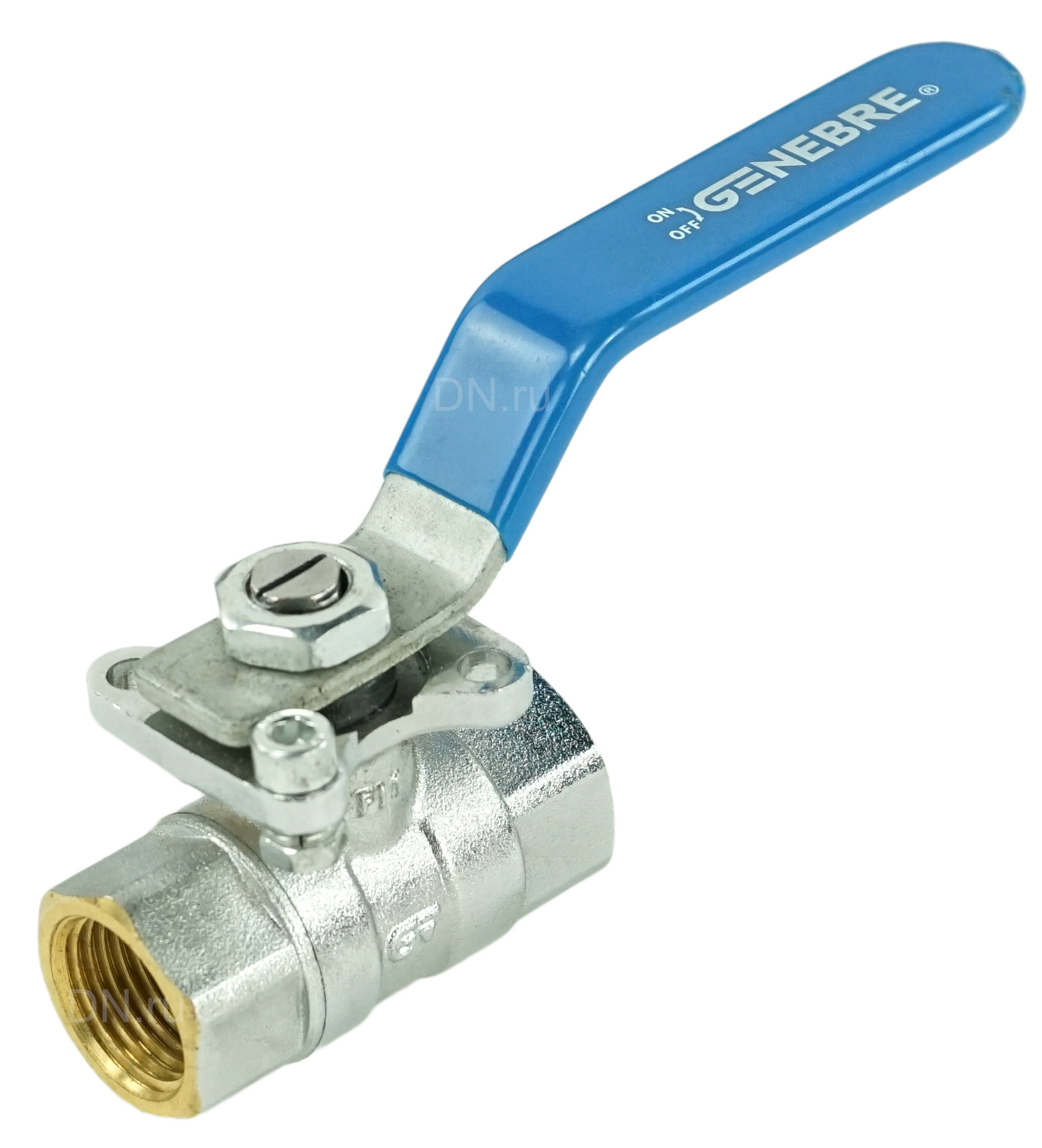

Кран шаровой Genebre 3023 05 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N, уплотнение - PTFE, внутренняя резьба, с ISO фланцем для установки пневмо или электропривода

кран genebre
кран genebre
кран шаровой
кран шаровой полнопроходной
кран дн.ру
Артикул: D160-02163

Модификация

О товаре

Артикул: D160-02163
Бренд: Genebre, Испания
Серия бренда: 3023
Присоединение: Внутренняя резьба
Класс материала корпуса: латунь
Диаметр условный Ду(Dn), мм: 20
Диаметр в дюймах: 3/4
Давление условное Ру(Pn), бар: 40
Строительная длина, мм: 65
Проход шара: полнопроходной
Рабочая среда крана: вода, вода техническая, газообразные среды
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: муфтовый (резьбовой)
Корпус: Латунь CW617N
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: теплоснабжение
Все характеристики
на 2024-10-16
2 323,06
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Краны шаровые торговой марки Genebre применяется в качестве запорной арматуры в системах холодного и горячего водоснабжения, кондиционирования, отопительных системах, нефтяной и пищевой промышленности.

Параметры крана Genebre 3023 Ду20:

  • Диаметр номинальный DN - 20 мм
  • Давление номинальное PN - 40 бар
  • Материал корпуса - Латунь CW617N
  • Материал шара - Латунь CW617N
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Присоединение - Внутренняя резьба
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Наличие спускника - нет
  • Тип управления - рукоятка
  • Температура рабочей среды - от от -20 до +до +180
  • Вес запорной арматуры для набора - 0.376 кг
  • Среда - вода, вода техническая, газообразные среды
  • Страна производитель - Испания
  • Область применения - теплоснабжение
  • Вес - 0.376 кг
Кран шаровой Genebre 3023 05 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N, уплотнение - PTFE, внутренняя резьба, с ISO фланцем для установки пневмо или электропривода

Кран шаровой Genebre 3023 05 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N, уплотнение - PTFE, внутренняя резьба, с ISO фланцем для установки пневмо или электропривода

Конструкция и материалы крана
Genebre 3023 Ду20:

№ Наименование Материал
1 Корпус Латунь CW167N
2 Крышка корпуса Латунь CW167N
3 Шар Латунь CW167N
4 Шток Латунь CW167N
5 Седло шара Тефлон
6 Уплотнительное кольцо Нейлон
7 Уплотнительное кольцо Нитрил
8 Кольцо Тефлон
9 Гайка Сталь
10 Ручка Сталь
11 Шестигранник Сталь
12 Шайба Сталь
13 Гайка Сталь
Эскиз Кран шаровой Genebre 3023 05 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N, уплотнение - PTFE, внутренняя резьба, с ISO фланцем для установки пневмо или электропривода

Деталировка крана Genebre 3023 Ду20

Габаритные и установочные размеры
крана Genebre 3023 Ду20:

  • Диаметр номинальный, Dn - 20 мм
  • Строительная длина, L - 65 мм
  • Строительная высота, H - 57 мм
  • Размер Х - 16 мм
  • Размер Н - 32 мм
  • Длина рукоятки, М - 103.5 мм
  • Размер Е - 44692 мм
  • Размер Q - 9 мм
  • Диаметр P - 19 мм
Эскиз Кран шаровой Genebre 3023 05 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N, уплотнение - PTFE, внутренняя резьба, с ISO фланцем для установки пневмо или электропривода

Эскиз крана Genebre 3023 Ду20

Подержать кран шаровой Genebre 3023 в руках!

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду20, Ру40, применение - теплоснабжение, тип присоединения - муфтовый (резьбовой), проход шара крана - полнопроходной, класс материала корпуса - латунь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой
