Краны шаровые САГА S-B1FiXX-4 Ду20-150 односоставные, межфланцевые, полнопроходные с рукояткой купить в Москве и РФ

Кран шаровый межфланцевый предназначен для использования в качестве запорного устройства на трубопроводах. Пропускает и перекрывает поток рабочей среды (вода, нефтепродукты, пар, воздух, спирт, эфиры, гликоль) в пределах параметров, указанных в паспорте.

Технические характеристики кранов шаровых САГА S-B1FiXX-4 Ду20-150 односоставных, межфланцевых, полнопроходных с рукояткой:

Характеристика	Значение
Производитель	САГА
Страна производитель	Китай
Тип соединения	межфланцевое
Управление	ручное
Максимальное давление	40 бар
Рабочая температура	от -29 до 220 ᵒС
Материал корпуса	Нержавеющая сталь CF8

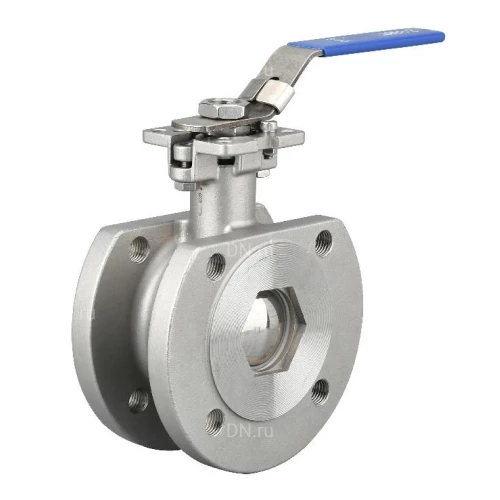

Краны шаровые САГА S-B1FiXX-4 Ду20-150 односоставные, межфланцевые, полнопроходные с рукояткой

Материалы деталей кранов шаровых САГА S-B1FiXX-4 Ду20-150 односоставных, межфланцевых, полнопроходных с рукояткой:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь CF8/CF8M
2	Крышка	Нержавеющая сталь CF8/CF8M
3	Седло	PTFE
4	Шар	Нержавеющая сталь SS304/SS316
5	Уплотнительное кольцо	PTFE
6	Уплотнение штока	PTFE
7	Шток	Нержавеющая сталь SS304/SS316
8	Рукоятка	Нержавеющая сталь S201
9	Оплетка рукоятки	PVC (поливинилхлорид)
10	Фиксатор	Нержавеющая сталь S201

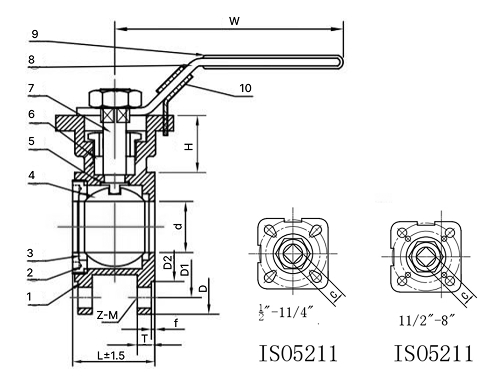

Эскиз деталей кранов шаровых САГА S-B1FiXX-4 Ду20-150 односоставных, межфланцевых, полнопроходных с рукояткой

Размерная таблица кранов шаровых САГА S-B1FiXX-4 Ду20-150 односоставных, межфланцевых, полнопроходных с рукояткой

DN	d	D	D1	D2	T	f	H	L±1.5	W	NM	Z-M	C	ISO5211	KG
15	14	95	65	45	11,5	2	28	37.5	131	2.1	4-M12	9	F03/F04	1.255
20	19	104,5	75	58	13	2	34	40	131	3.8	4-M12	9	F03/F04	1.69
25	23	114	85	68	14	2	37.5	44	167	7.5	4-M12	11	F04/F05	2.39
32	31	139	100	78	16	2	40	54	167	9.8	4-M16	11	F04/F05	3.3
40	37	152	110	88	16	2	50	63	193	10.5	4-M16	14	F05/F07	4.3
50	48	165	125	102	18	2	52	81.5	193	16.7	4-M16	14	F05/F07	6.32
65	63	185	145	126	17	2	80	102	242	28.2	4-M16	17	F07/F10	9.4
80	77	200	160	142	19	2	74	119.5	272	32.1	8-M16	17	F07/F10	11,757
100	93	220	180	162	19	2	73	152	295	60.2	8-M16	17	F07/F10	16,545
125	110	245	210	186	22	2	31	180	365	118.5	8-M20	17	F10/F12	18,1
150	125	280	240	217	24	2	34	200	506	118.5	8-M20	22	F10/F12	26,15
200	150	336	295	266	25	2	34	281	506		12-M20	27	F10/F12
