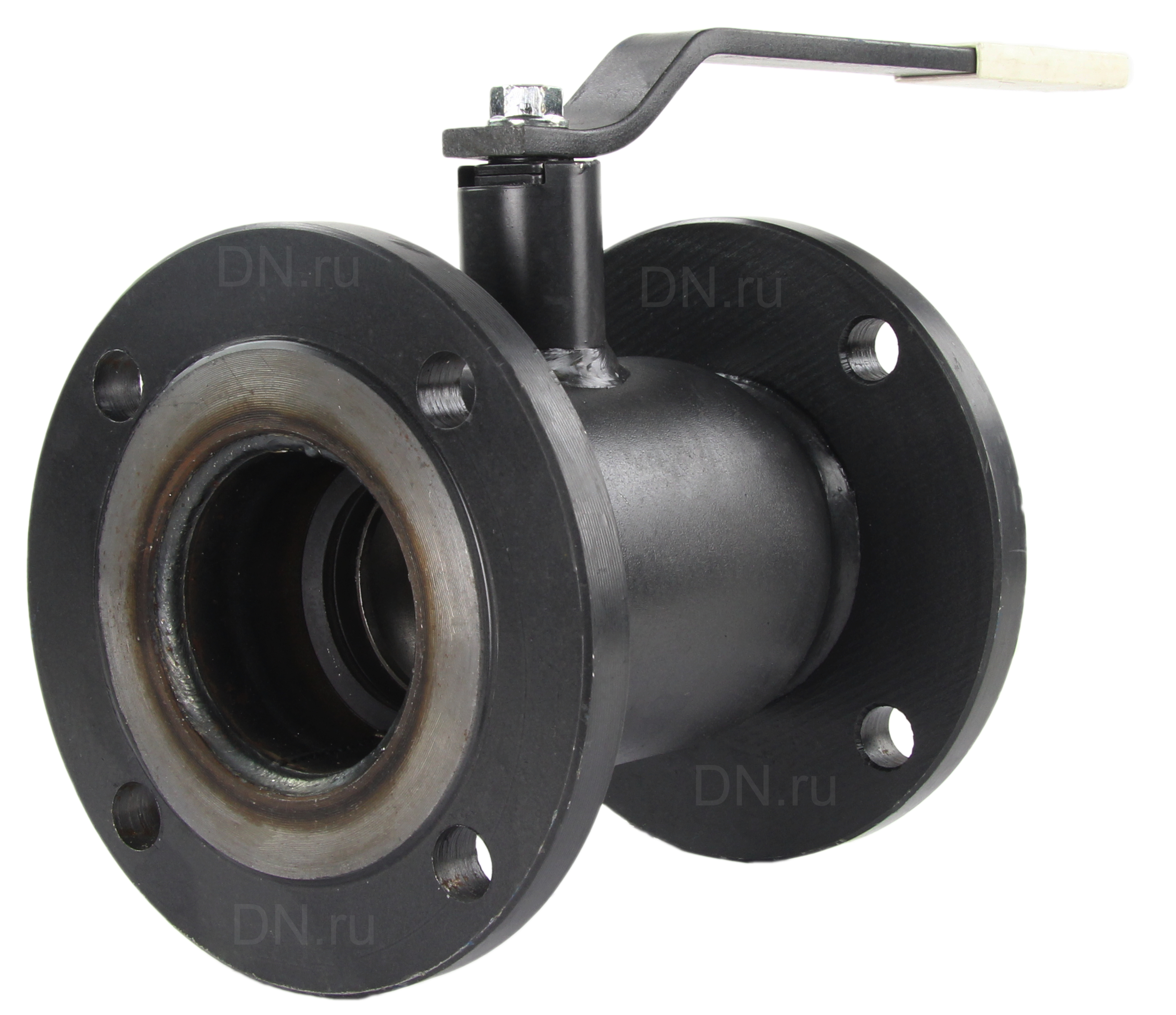

Кран шаровой Маршал 11с67п 11ЦрФ.00.1 Ду125 Ру16 фланцевый, цельносварной стандартнопроходной, сталь 20, уплотнение - Ф4Г3К6, управление рукоятка, с измерительными ниппелями

Предназначен для регулирования потока рабочей среды, а также для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Предусмотрены ниппели для присоединения расходомера.

Кран шаровой цельносварной балансировочный стандартнопроходной фланцевый из углеродистой стали 20 с рукояткой 11с67п 11Цр(л)Ф PN 16-40 DN 20-250 применяется в качестве запорно-регулирующего устройства на трубопроводах с теплосетевой водой и другими жидкими энергоносителями для регулирования расход рабочей среды, а также для полного перекрытия потока. Кран выпускается в двух исполнениях: с равнопроцентной пропускной характеристикой – 11с67п 11ЦрФ и с линейной пропускной характеристикой – 11с67п 11ЦлФ. Пропускная характеристика шарового крана зависит от профиля отверстия в шаровой пробке. Кран рассчитан на применение на трубопроводах номинальным давлением от DN15 до DN200, рабочей температурой от -40°С до +200°С и номинальным давлением PN16 (1,6 МПа), PN25 (2,5 МПа), PN40 (4,0 МПа). Его можно эксплуатировать на открытом воздухе при температуре окружающей среды не ниже -40°С (климатическое исполнение для умеренного климата - У1 по ГОСТ 15150-69).

Конструкция цельносварного регулирующего шарового крана из углеродистой стали обеспечивает возможность точной и плавной регулировки расхода рабочей среды, что стабилизирует гидравлические потоки и повышает нежность тепловых сетей, герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек) в широком диапазоне рабочих температур и длительный срок эксплуатации без необходимости специального обслуживания. Цельносварной корпус крана, не имеющий соединений и разъемов, сводит к минимуму риск утечки рабочей среды в атмосферу и повышает сопротивляемость устройства динамическим нагрузкам. Кран может монтироваться на трубопроводе в положении с потоком среды в направлении, указанном стрелкой на корпусе. Фланцевое присоединение является прочным, надежным и герметичным и, кроме того, позволяет монтировать и демонтировать шаровой кран многократно.

Управление регулирующими кранами ТМ «Маршал» осуществляется при помощи рукоятки. Для удобства регулирования расхода кран имеет шкалу с делениями от 0 до 9, где 0 – это закрытое положение шара, 1 – минимальная пропускная характеристика, а 9 – максимальная (кран полностью открыт).

Кран имеет специальные отводы с ниппелями, через которые присоединяется расходомер, позволяющий произвести точный замер расхода среды на выходе относительно положения шара. Ниппели разного цвета: красного – на входе, синего –на выходе. Это необходимо для подключения расходомера строго в определенной последовательности.

Кран изготовлен по принятым нормам и государственным стандартам и получил подтверждение на соответствие требованиям технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением» и ГАЗСЕРТ.

Технические параметры крана шарового Маршал 11с67п 11ЦрФ.00.1 Ру16 Ду125 Ру16

• Номинальное давление - 16 бар
• Номинальный диаметр - 125 мм
• Тип присоединения - фланцевый
• Рабочая среда - вода техническая, жидкая среда, нейтральные среды
• Тип управления - ручной
• Характеристики - равнопроцентная
• Применение - водоснабжение, теплоснабжение, Системы отопления
• Проход шара крана - стандартнопроходной
• Наличие ручного дублера - нет
• Наличие концевых выключателей - нет
• Климатическое исполнение - У1 по ГОСТ 15150
• Температура рабочей среды - от -40°С до +200°С
• Цвет - Синий
• Присоединение - фланцевое
• Датчик обратной связи - нет
• Управление - рукоятка
• Пропускная способность - 345.2 м3/ч
• Тип ISO-фланца привода - Тип В
• Минимальная температура окружающей среды - -40°С
• Класс герметичности - A по ГОСТ 9544
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Пропускная характеристика (исполнение) - B - соединительный выступ
• Условия производства - ГОСТ 33259-2015
• Тип покрытия - без покрытия
• Тип затвора - шаровый
• Наличие колонки управления - нет
• Наличие электропневматического позиционера - нет
• Подключение термодатчика - нет
• Средний ресурс до замены - 10000 циклов
• Шкала с делениями - от 0 до 9
• Средний срок службы - 30 лет
• Гарантия - 3 г.
• Страна производитель - Россия
• Вес — 22.6 кг

Кран шаровой Маршал 11с67п 11ЦрФ.00.1 Ду125 Ру16 фланцевый, цельносварной стандартнопроходной, сталь 20, уплотнение - Ф4Г3К6, управление рукоятка, с измерительными ниппелями

Размеры крана шарового Маршал 11с67п 11ЦрФ.00.1 Ру16 Ду125 Ру16:

• D - 245 мм
• D1 - 210 мм
• D2 - 184 мм
• L - 419 мм
• L1 - 668 мм
• B - 878 мм
• H - 173 мм
• H1 - 296 мм
• d - 22 мм
• n - 8 мм
• G — 5″

Эскиз крана шарового Маршал 11с67п 11ЦрФ.00.1 Ру16 Ду125 Ру16

Таблица деталей и материалов крана шарового Маршал 11с67п 11ЦрФ.00.1 Ру16 Ду125 Ру16:

Эскиз деталей и материалов крана шарового Маршал 11с67п 11ЦрФ.00.1 Ру16 Ду125 Ру16
