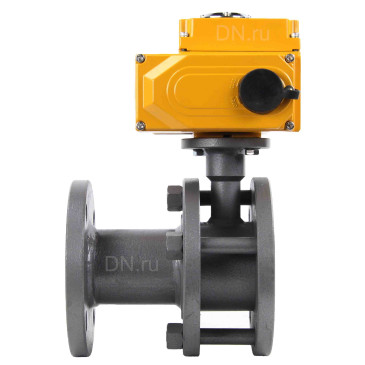

Кран шаровой LD КШ.Р.Ф.Э (11с67п) 2 1/2″ Ду65 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с электроприводом DN.ru-015 220В

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-05148

Бренд: LD, Россия

Серия бренда: КШ.Р.Ф.Э

Присоединение: фланцевое

Класс материала корпуса: углеродистая сталь

Диаметр условный Ду(Dn), мм: 65

Диаметр в дюймах: 2 1/2

Давление условное Ру(Pn), бар: 16

Строительная длина, мм: 200

Проход шара: стандартнопроходной

Таблица фигур: 11с67п

Рабочая среда крана: вода, нефтепродукты, нейтральные среды

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Углеродистая сталь 20

Уплотнение шара: PTFE

Температура: 200 ℃

Применение: теплоснабжение

Все характеристики

Арт. D160-05148

Цена по запросу

40 043 Последняя цена на 2024-02-06

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду65 40 043 ₽Ду100 72 468 ₽Ду150 87 641 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Прокладка ПОН-Б Ду65 Ру10-40 исп. А фл. ГОСТ 15180-86 - 13 ₽

x Болт стальной М16х70 ГОСТ 7798-70 - 38 ₽

x Фланец плоский Китай Ду65 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В - 787 ₽

Итого за комплект

2 005 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Рабочая среда: Теплосетевая вода, пар (t=150°C постоянно, t=160°C кратковременно), нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
Рабочее давление: до 1,6 МПа (16 бар).
Температура рабочей среды: от -40 до +200°С.
Температура окр. среды: от -40 до +80°С.
Климатическое исполнение: "У" по ГОСТ 15150.
Класс герметичности: "А" по ГОСТ 9544.
Полный ресурс: 10 000 циклов.
Полный срок службы: более 30 лет.
Производство: Россия, привод - Китай.
Вес с приводом: 14,2 кг.

Кран шаровый LD КШ.Р.Ф.Э (11с67п) Ду65 Ру16 фланцевый стандартнопроходной с электроприводом DN.ru-008 220В

Видео-описание электропривода DN.RU 220В

Размеры крана:

d=49 мм
D=178 мм
D₁=145 мм
D₂=18 мм
n_отв=4
h=51,5 мм
H=138 мм
I=220 мм
L=200 мм (строительная длина)

Чертеж Кран шаровый LD КШ.Р.Ф.Э (11с67п) Ду65 Ру16 фланцевый стандартнопроходной с электроприводом DN.ru-008 220В

Материалы

1,2	Корпус, Патрубок	Сталь 20
3	Пружина тарельчатая	Сталь 65Г
4	Кольцо опорное	Сталь 409
5	Седло	Фторопласт ф-4К20
6	Шар	Нержавеющая сталь 20Х13, 304, 409
7	Шпиндель	Сталь 20Х13
8	Горловина «Safe Stop»	Сталь 20
10	Рукоятка	Сталь 3
11	Подшипник	Фторопласт Ф4
12	Гайка самостопорящаяся	Оцинкованная сталь с полимером
13	Уплотнение горловины	Фторсилоксан+EPDM
14	Уплотнение седла	Фторсилоксан 09Г2С
16	Фланец	Сталь 20
17,18	Шпилька,Гайка	Сталь 20
19	Уплотнение корпуса	Паронит

Параметры производительности DN.RU-008

Крутящий момент (Макс) H*M: 80.
Время цикла (поворот 90°): 30
Высота оси вращения привода *h,мм: 89
Вал привода (мм):
- квадратное сечение - 11х11 / 14х14;
- глубина - 15,5 / 18;
- круглое сечение - 15,78;
- глубина - 26.
Мощность (Вт): 10
Номинальный ток,А: 0,25
Вес привода, кг: 3,6

Внешний вид и установочные размеры DN.RU-008

Технические характеристики электропривода DN.RU-008

Оболочка	Оболочка из алюминиевого сплава, корпус: IP67, IP68 - опция
Питание	Стандарт: 220 В пер. тока/1 ф. Опция: 110 В пер. тока/1 ф 380 В/440 В/3 ф., 50/60Гц, ±10% 24 В/110 В пост. тока /220 В пост. тока
Питание системы управления	110/220 В пер. тока/1 ф., 50/60 Гц.
Электродвигатель	Короткозамкнутый асинхронный двигатель
Концевой выключатель	2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Вспомогательный концевой выключатель	2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Ход	90° -270° ± 10° (просьба указать заранее, если более 90°) 0°~270°
Безотказный/ Рабочая температура	Встроенная тепловая защита, открытие при 120°C ±5°С / закрытие при 97°С ± 5°С
Индикатор	Постоянная индикация ситуации
Ручная работа	Механическая рукоятка (опция - маховик)
Самоблокирующееся устройство	Самоблокирующееся червяком и червячной передачей
Механический ограничитель	2 внешних регулируемых стопора
Обогреватель	7-10 Вт (110/220 В пер. тока) противоконденсационный
Вводы	2 шт. М18
Температура окружающей среды	-20...+70°С
Смазка	Смазки молибденовые (ЕР tyte)
Материал	Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Влажность окружающей среды	Максимум 90% относительной влажности, без образования конденсата
Защита от вибрации	X Y Z 10g, 0,2-34 Гц, 30 минут
Внешнее покрытие	Сухое порошковое. Эпоксидно полиэфирное

Паспорта и сертификаты

Протокол испытаний на электропривод DN.RU

Паспорт на электропривод DN.RU серии QT напряжением 220В, 380В и 24В

Декларация о соответствии на электропривод четвертьоборотный DN.ru 003 blue

Декларация о соответствии на электропривод DN.ru

Техническая информация на электропривод DN.RU

Декларация о соответствии шаровых кранов LD

Экспертное заключение на продукцию LD

Паспорт на краны шаровые LD 11с67п
